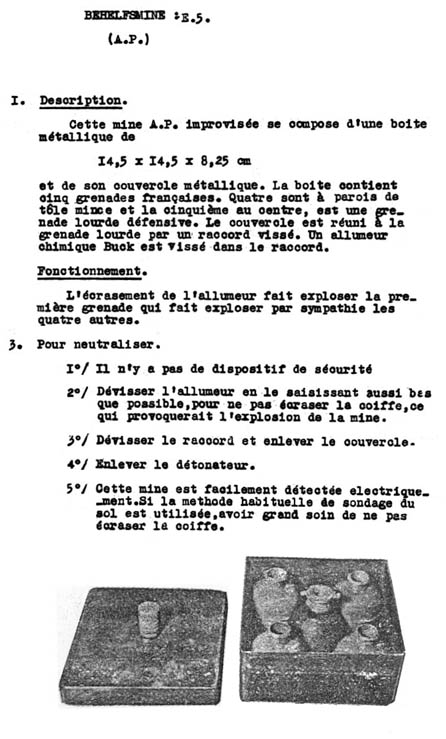

BEHELFSMINE E.5

Cette mine A.P. improvisée contient cinq grenades françaises. Quatre sont à parois de tôle mince et la cinquième au centre, est une grenade lourde défensive. Le couvercle est réuni à la grenade lourde par un raccord vissé. Un allumeur chimique Buck est vissé dans le raccord. Toutefois l'allumeur Hebelzunder 44  s'adapte parfaitement sur le raccord. Bien que fabriqué en France, cette mine, de conception artisanale, ne comporte pas dans sa dénomination le marquage suivant (f). Celui-ci signifiant munition d'origine française.

Caractéristique:

Cette mine se compose d'une boite métallique et de son couvercle métallique.

Longueur : 14,5 cm

Largeur : 14,5 cm

Hauteur : 8,25 cm

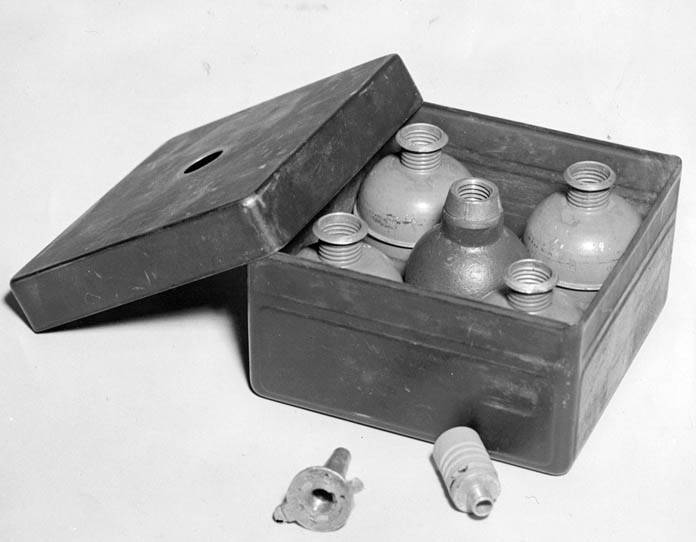

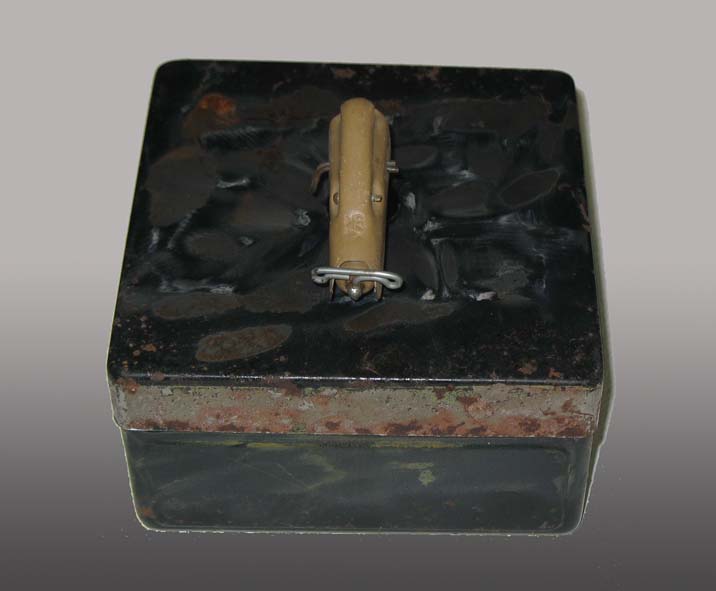

Vue d'ensemble sur les grenades

Fonctionnement.

L'écrasement de l'allumeur fait exploser la première grenade qui fait exploser par sympathie les quatre autres.

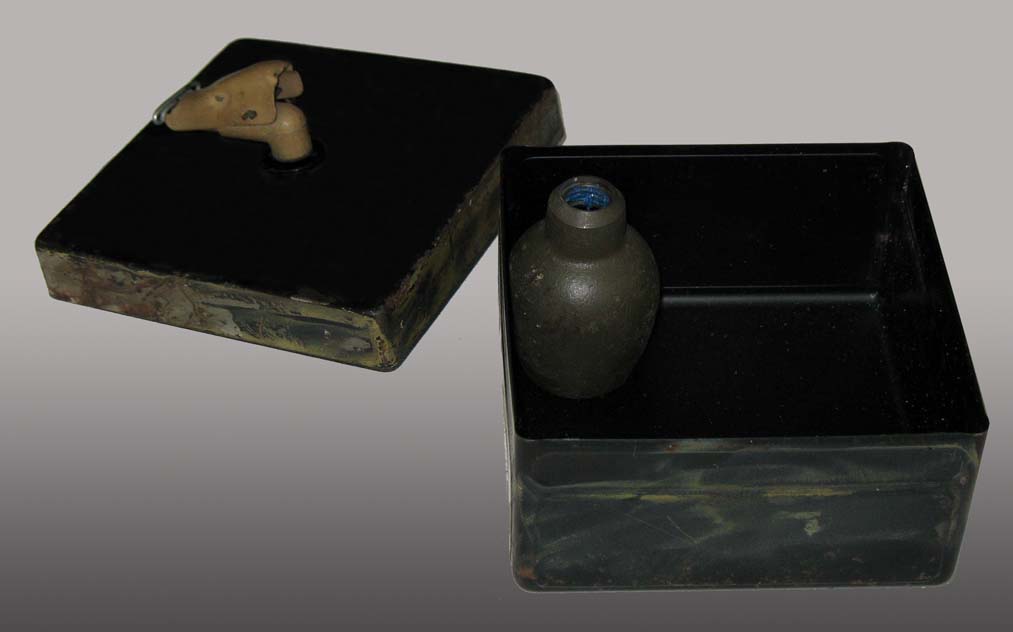

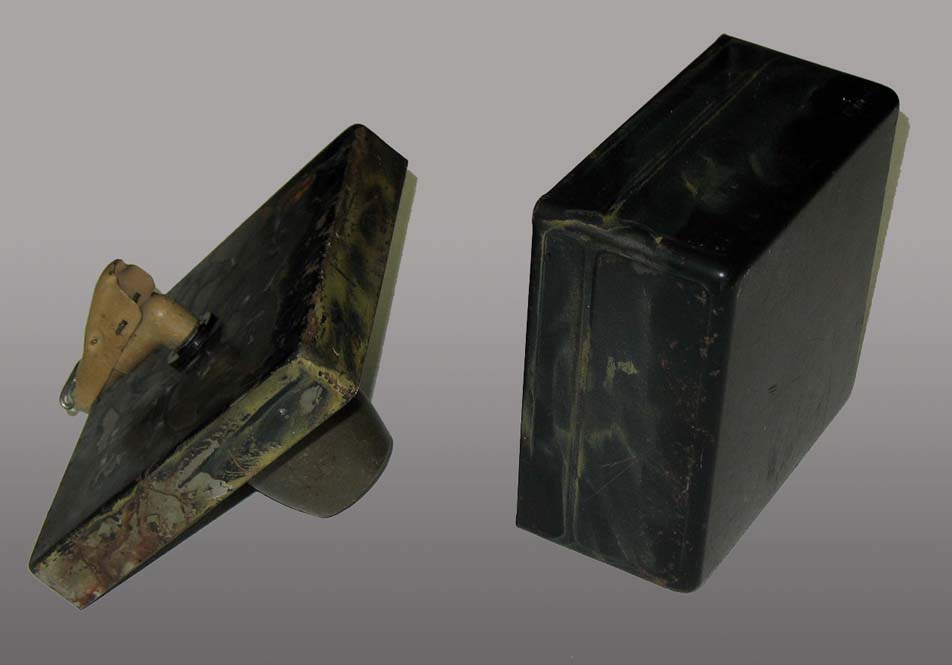

Couvercle retiré du corps de la mine.

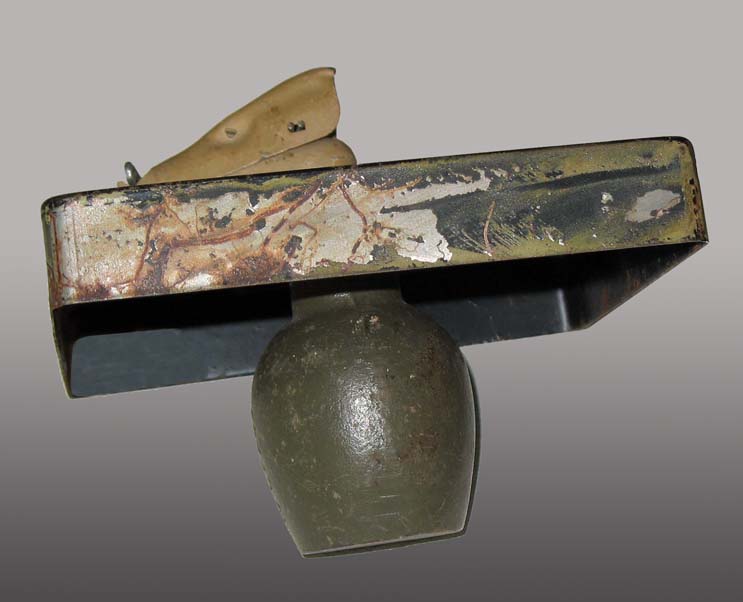

Vue sur la grenade DEF 37.

Cette mine est prévu recevoir plusieurs allumeurs possible.

Les allumeurs à pression chimique BUCK A et B furent ceux prévus être montés sur cette mine. Toutefois l'allumeur à pression HEBELZUNDER 44 a également été retrouvés l'amorçant.

 HebelZunder 44                                     BuckZunder

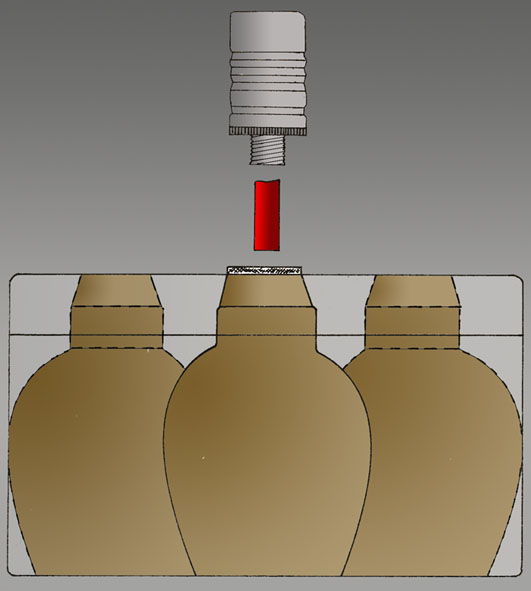

 CROQUIS:

 Vue intérieure de la mine E.5

Mis en oeuvre :

a) Placer le corps de la mine dans son trou.

b) Positionner les 4  grenades OF 37 dans chaque coin, et placer ensuite la grenade DEF 37 au centre.

c) mettre le raccord sur le couvercle et positionner celui-ci sur le corps de la mine.

d) Visser l'allumeur équipé de son détonateur sur la charge ((métallique: HebelZunder 44 et Mod 2, Buck A et B).

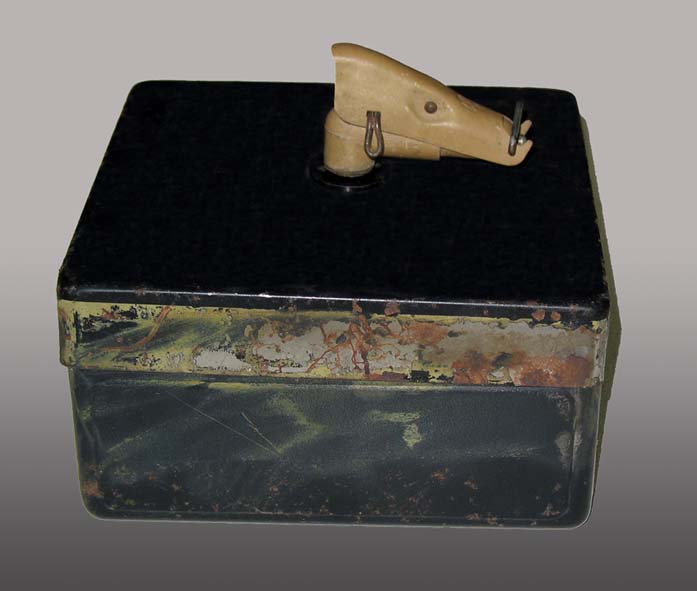

                         Vue de 3/4

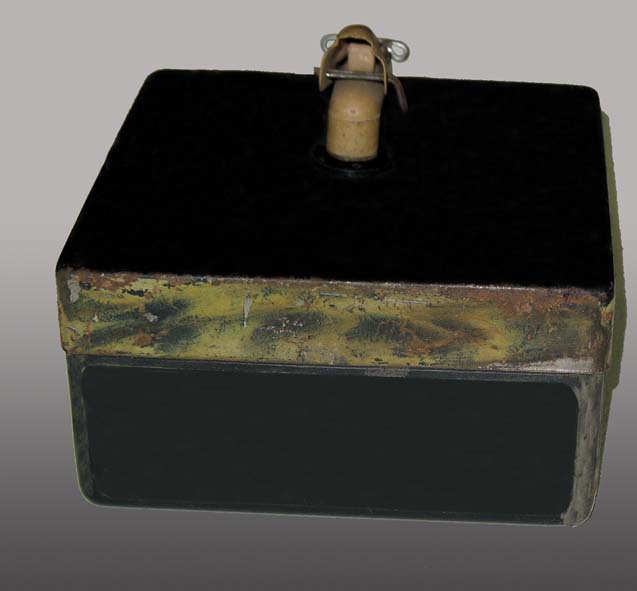

Vue de dessus

Fonctionnement :

L'écrasement de l'allumeur Buck fait exploser la première grenade qui fait exploser par sympathie les quatre autres.

Neutralisation :

1°/ Il n'y a pas de dispositif de sécurité pour le Buck, sinon remettre une goupille pour l'Hebelzunder 44.

2°/ Dévisser l'allumeur (en le saisissant aussi bas que possible, pour ne pas écraser la coiffe pour le Buck, ce qui provoquerait l'explosion de la mine).

3°/ Dévisser le raccord et enlever le couvercle.

4°/ Enlever le détonateur.

5°/ Cette mine est facilement détectée électriquement.
