J. FEDER 504



Allumeur à long retard

Photo DBT

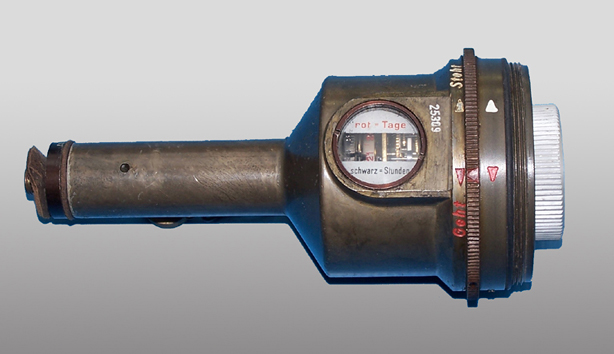

C'est un allumeur cylindrique en aluminium moulé ou en bakélite de couleur noire. Il est utilisé pour les dispositifs à long retard. Son réglage peut varier de 1 quart d'heure à 21 jours. Il contient un mouvement d'horlogerie qui entraîne deux disques munis chacun d'une fente. À la fin de la période fixée lors de la mise en marche, les fentes des disques se trouvent en coïncidence et le levier de déclenchement libère le percuteur.

  Photo DBT

Le mécanisme d'horlogerie :

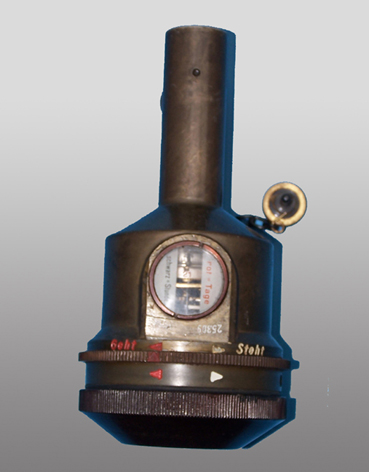

Une fenêtre fixée permet de voir les cadrans. On déclenche où on arrête le mouvement d'horlogerie en tournant l'anneau moleté de la tête de l'engin de façon que le repère rouge soit entre les deux marques « STEHT » (arrêt) ou « GEHT » (déclenchement).


J.  FEDER 504 en coupe

    La coupe permet de bien apercevoir les deux disques des jours et des heures.

    Le levier de déclenchement, le ressort de percussion et la vis d'armement en partie basse sont également bien visible.

    Origine NET


J.  FEDER 504 (différentes vues)



    Photo DBT

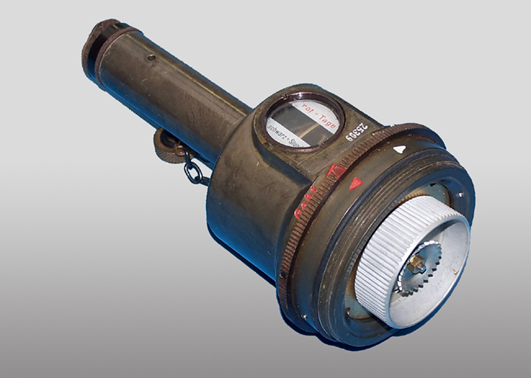

    Vue sur le remontoir en partie supérieure

    Photo DBT

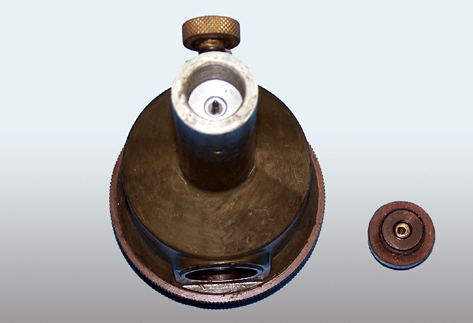

    Vue sur la vis d'armement ou de sécurité.

    Photo DBT

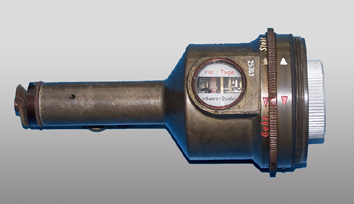

    Vue sur la fenêtre permettant le réglages des jours et des heures

    Photo DBT

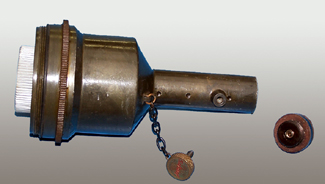

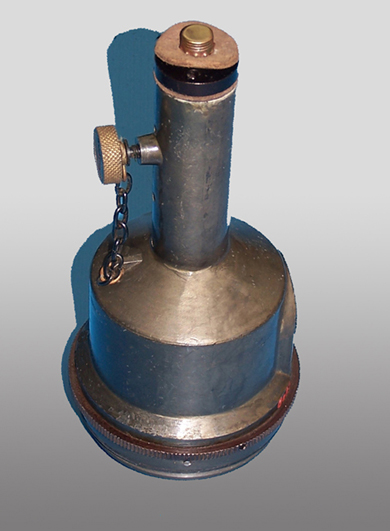

Visse d'armement reliée à l'allumeur par une chainette.

Le dispositif de sûreté est assuré par le bouton moleté et marqué « SCHARF » placé sur le côté. Si le bouton est vissé à fond l'allumeur est armé. S’il est dévissé une détente à ressort empêche de venir frapper l'amorce.

    Photo DBT

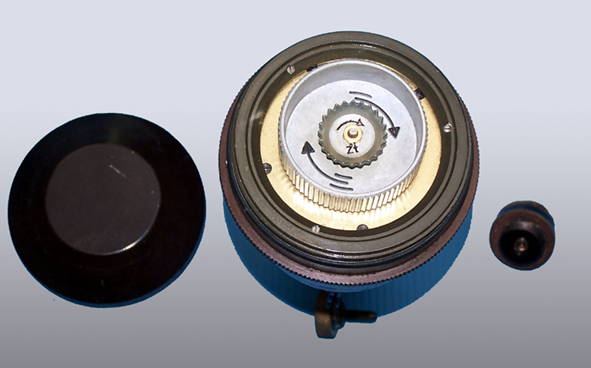

    Vue sur le remontoire

Fonctionnement :

Dévisser le couvercle et remonter le mouvement d'horlogerie en tournant le bouton moleté dans le sens des aiguilles d'une montre.

Mettre la baguette de réglage sur le retard voulu. Le réglage se lit à travers la fenêtre, les jours « TAGE » étant marqués en chiffres rouges, les heures « STUNDEN » en chiffres noirs.

Fixer le détonateurs à l' amorce et l'introduire dans la charge.

Enlever le bouchon marqué « BLIND » (inerte) et visser à fond la vis marquée « SCHARF » (armé).

Amener le repère rouge de l'anneau de déclenchement du mot « STEHT » (arrêt) à « GEHT » (marche).

Photo DBT

Neutralisation :

Enlever la vis d'arrêt marquée « SCHARF » pour permettre au ressort de ramener le bloc de sécurité entre le percuteur et l'amorce et visser le bouchon marqué « BLIND ».

Faire tourner l'anneau de déclenchement. Amener le repère rouge du mot « GEHT » au mot « STEHT », ce qui arrête le mouvement d'horlogerie.

Séparer de la charge l'amorçage et de détonateurs.




J - FEDER 504 ET SA BOITE

Photo DBT

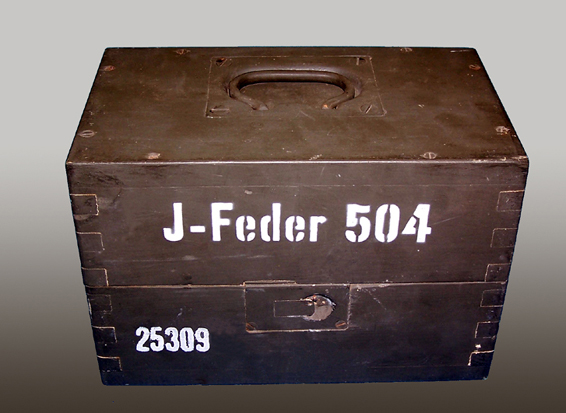

Boite en bois pour un allumeur.

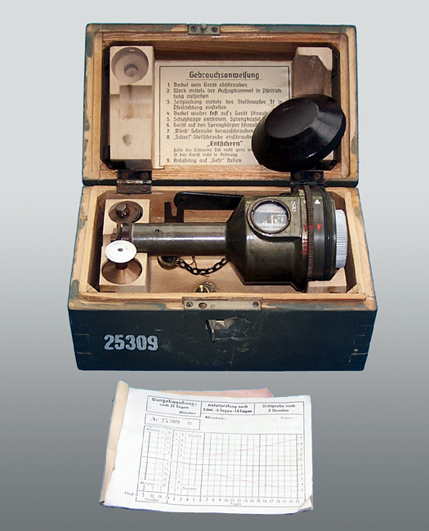

A l'intérieur, les amorces sont emballés séparement dans les coffrets en bois marqués au pochoir J-FEDER 504. Des évidements maintiennent le porte-amorce et le mécanisme de réarmement.

A l'intérieur un carnet de suivi de l'allumeur, permet de vérifier les dates de controles et les différentes dates de mise en oeuvre.

 Photo DBT

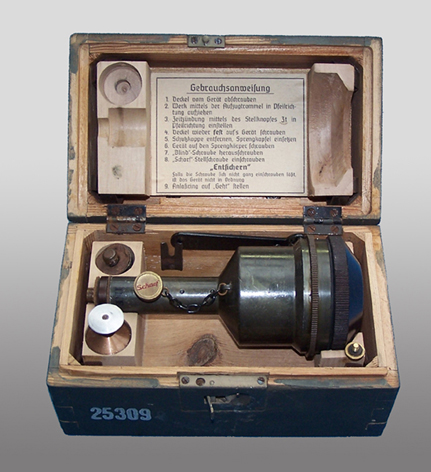

Dans le couvercle, collé, une étiquette indique le mode de mise en œuvre l'allumeur.

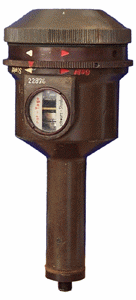

VUE EN  360°

Réalisé par DBT
