GLASMINE 43

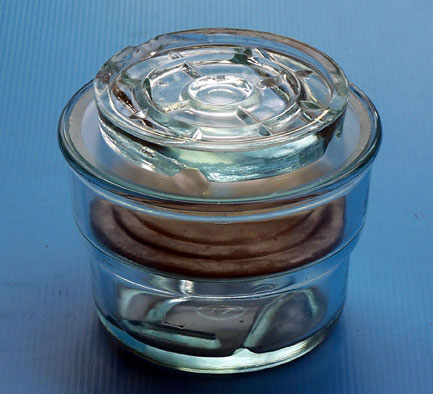

 Photo DBT

Les forces alliées en 44/45 étaient en mesure à l’aide de détecteur de repérer les mines en bois. Les allemands ont donc essayé de fabriquer des mines en céramique. Puisque la fabrication du verre était toutefois plus simple, la "Glasmine 43" est née 1943.

De grosses quantités de ces mines ont été trouvées dans des parcs à munitions allemands.



Caractéristique:

Cette mine se compose d'un pot de 12 cm de diamètre à la base,

15 cm au sommet,

10,5 cm  de haut.

Ce pot est en verre de 6 mm d'épaisseur.

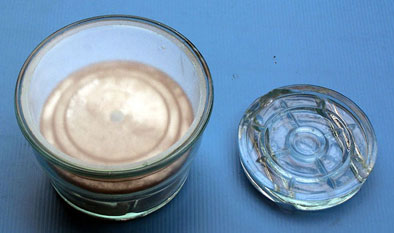

Photo DBT

Plaque de pression déposée



Le fond du pot est moulé creux pour recevoir une charge standard « Sprengkor­per 28». A environ 4,5 cm du bord ''supérieur l'on trouve un palier sur lequel reposent les bords d'un mince disque en métal. Ce disque maintient l'allumeur et la charge au moment de l'écrasement. Le pot est fermé par une lame de verre mince de 1,5 mm d'épaisseur mastiquée ou scellée au goudron. Sur cette lame de verre l'on pose un disque en verre épais formant à la fois plaque de pression et mitraille. Ce disque a 2 cm d'épaisseur et 11 cm de diamètre.

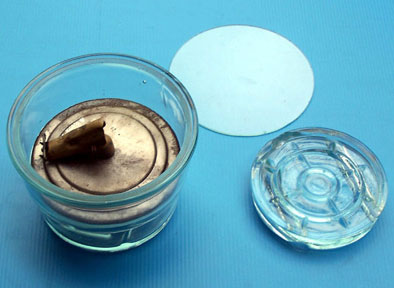

Photo DBT

Plaque de pression et de rupture otées.

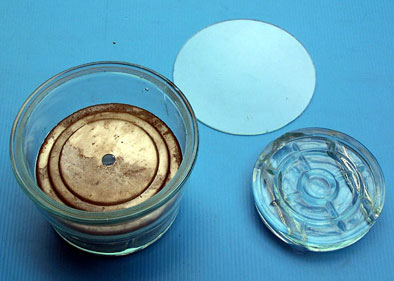

Photo DBT

Vue sur la plaque de support.



Cette mine est prévu recevoir plusieurs allumeurs possible. Toutefois le plus répandu et connu est l'allumeur à pression HEBELZUNDER 44. Un deuxième modèle d'allumeur de type HEBELZUNDER Mod 2 fut également employé pour cette mine. Les allumeurs à pression chimique BUCK A et B ont également été retrouvés l'amorçant.

               Photo DBT          Photo DBT

 HebelZunder 44                         HebelZunder Mod 2



Photo DBT

Buck

Cette mine étant en verre, il était donc fort probable de la retrouver équipé de l'allumeur chimique en verre à pression appelé To.Mi.Z. 42. Cependant celui-ci nécéssitait non pas la plaque métalique de support, mais une plaque en verre, permettant sa mise en place dans le corps de la mine.

                               Photo DBT

 Glasmine 43 équipé de la plaque support en verre destinée à recevoir l'allumeur To.Mi.Z.42



Photo DBT

To.Mi.Z. 42

Mis en oeuvre :

a) Placer la charge dans le fond de la mine..

b) Positionner la plaque de support (métallique: HebelZunder 44 et Mod 2, Buck A et B.) (en verre: To.Mi.Z.42).

c) Visser l'allumeur équipé de son détonateur sur la charge.

d) Placer la plaque de rupture, et mastiquer pour étanchéifier la mine.

e) Placer la plaque de pression délicatement sur la plaque de rupture.

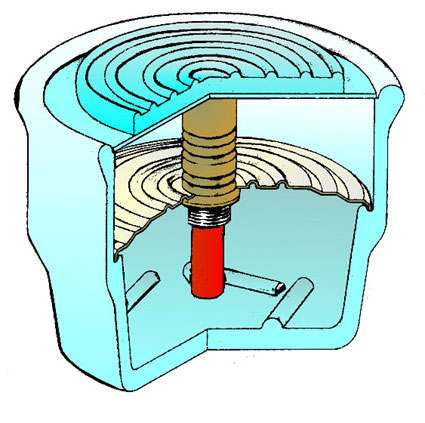

CROQUIS

Croquis DBT

Croquis de la mine.

Fonctionnement :

Une pression de 8 kg sur le disque de pression brise la plaque de rupture et le disque vient presser sur la tête de l'allumeur faisant, ainsi fonctionner l'allumeur et sauter la mine.



Neutralisation :

Quand la mine est équipée de l'allumeur Hebel Zunder 44 :

1° Enlever le disque de pression et desceller la plaque de rupture.

2° Introduire une goupille de sûreté et dévisser l'allumeur.

Quand la mine est équipée de l'allumeur chimique

« Buck A & B »

1° Enlever le disque de pression et desceller la plaque de rupture.

2° Dévisser l'allumeur en le prenant, aussi près que possible de sa base.

S'assurer que l'on ne risque pas d'écraser la tête gaufrée ce qui ferait, sauter la mine.



« To.Mi.Z.42 »

Enlever le disque de pression et desceller la plaque de rupture.

2° Dévisser l'allumeur en le prenant, aussi près que possible de sa base.



Remarque:

Plusieurs modifications de détail ont été trouvées. Elles ne changent pas le fonctionnement ou la méthode de neutralisation de la mine.

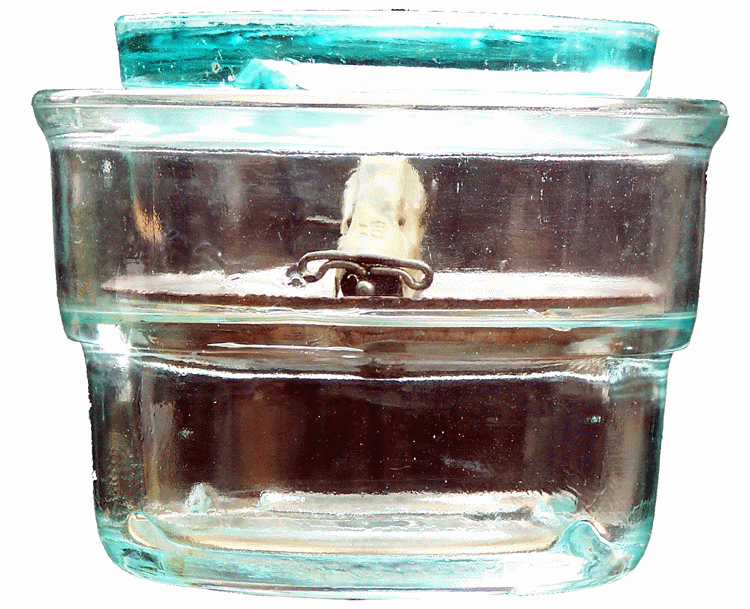

Vue 360°

Photo DBT

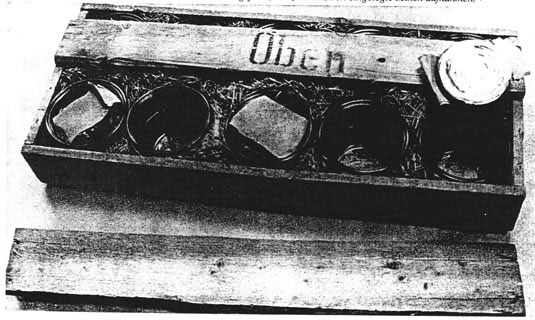

CONDITIONNEMENT

WAFFEN ARSENAL N°164
