KnickZunder 43-1

 ou        Kn-Z. 43-I

Allumeur à bascule

L'allumeur basculant 43 est conçu de façon à fonctionner lorsque la tige bascule dans une direction quelconque.

Au sommet de l'allumeur se trouve la tige basculante et la base de la tige basculante. Le guide du percuteur est taraudé de façon à recevoir l'ensemble du détonateur 43.

Le corps de l'allumeur contient les pièces de pression coulissante, le ressort de pression, le percuteur qui est creux et son ressort, et deux billes de blocage.

L'ensemble détonateur 43 comprend une amorce et un détonateur qui se fixent aux deux extrémités du raccord fileté. L'ensemble comprend deux rondelles.

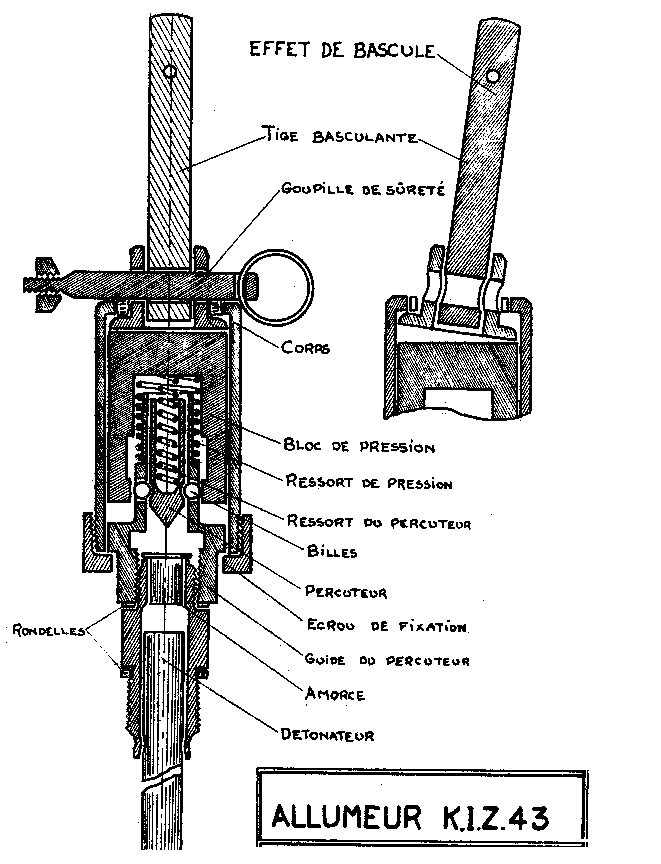

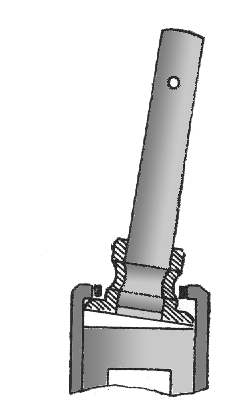

KN-Z. 43-I en coupe

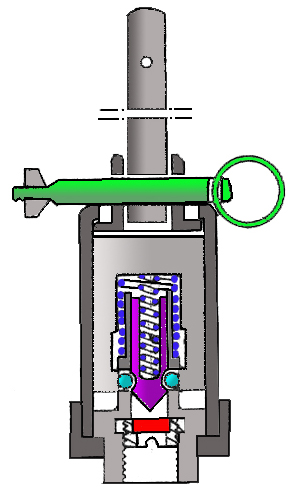

La coupe permet de bien apercevoir les deux billes qui vont permettre la libération du percuteur

Le levier de basculement, abaissera le corps plongeur, amenant les billes de retenue en face de l'évidement.

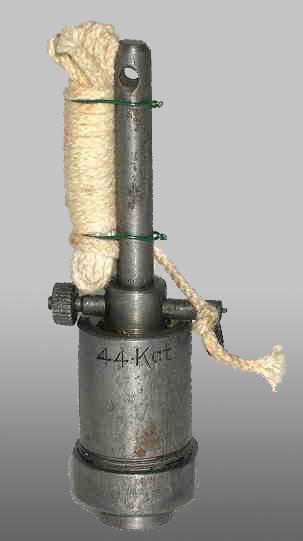

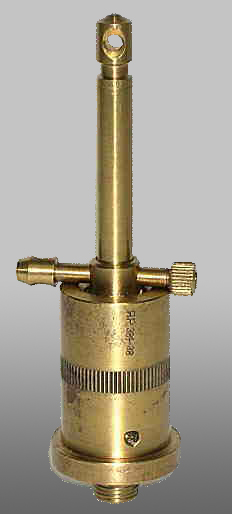

KN-Z. 43-I (différentes vues)

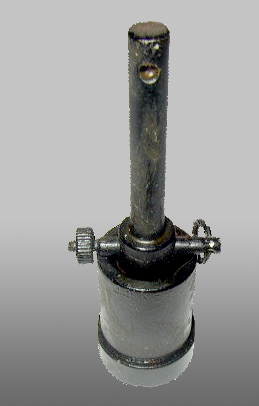

Vue sur la goupille de sécurité

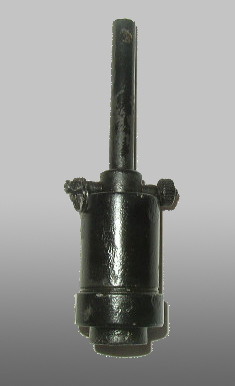

Vue sur la partie basse de l'allumeur.

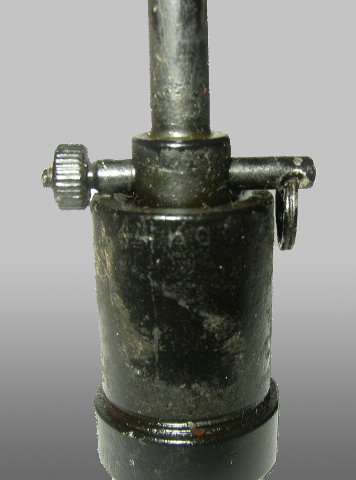

Vue d'ensemble de l'allumeur.



Fonctionnement :

Pour armer l'allumeur, on retire l'écrou et le verrou de sécurité. Quand on déplace, dans n'importe quelle direction. La tige basculante, le socle de cette tige penche à l'intérieur du corps de l'allumeur et appuie sur la pièce de pres­sion coulissante. Les billes de blocage s'échappent dans la partie creuse de la pièce de pression, et libèrent le percuteur. Celui-ci, sous l'effet de son ressort, frappe l'amorce.

Neutralisation :

1) Réintroduire soit le verrou de sûreté, soit tout autre objet convenable. Pointe, fils de fer épais, etc...

2) Dévisser l'allumeur de la mine.

3) Retirer l'ensemble détonateur de l'allumeur.

En aucun cas, on ne doit toucher à la tige basculante. Si on éprouve la moindre difficulté pour introduire le verrou de sûreté, on doit, détruire, la mine sur place.

KN-Z. 43-I conditionnement

Les allumeurs basculants 43 sont transportés dans des caisses en bois, contenant chacune :

240 allumeurs basculants, dans 40 boîtes, de chacune 6 allumeurs. 240 tiges rallonges.

240 clavettes.

Les ensembles détonateurs 43 sont transportés en boîtes de 15 et jamais avec les allumeurs.

Croquis extrait d'un document allié
