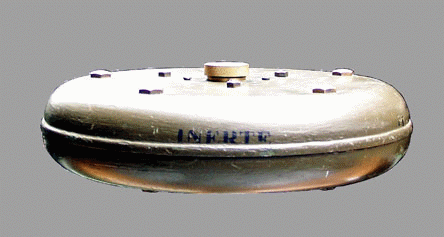

L.P.Z. MINE ALLEMANDE L. P. Z. (L. P. Z.: Leichte Panzer Mine ou Mine Antichar Légère 1. Emploi et effets. Mine en antichar légère, transformable en mine contre le personnel. Utilisée surtout par les troupes parachutées. Immobilise un véhicule, brise les chenilles d'un tank léger et parfois celles d'un tank moyen.Son corps est en tôle emboutie de forme cylindrique plat. Sur le dessus, un couvercle avec cinq boulons porte allumeurs et trois écrous de plus petites dimensions. Sous le capuchon de sécurité, une vis de sûreté obture l’évent communiquant la flamme au détonateur. Cette mine est constituée de deux demi-coquilles assemblées.
Renseignements numériques. Diamètre : 30 cm Hauteur : 12 cm Poids total : 4 kg environ Poids de la charge explosive : 2,5 kg de TNT. Matière : Métallique de type tôle. Couleur : Vert ou Noir Pression de mise en œuvre : 100 kg

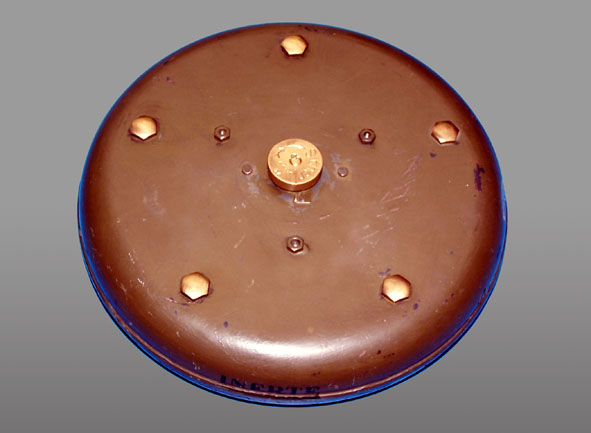

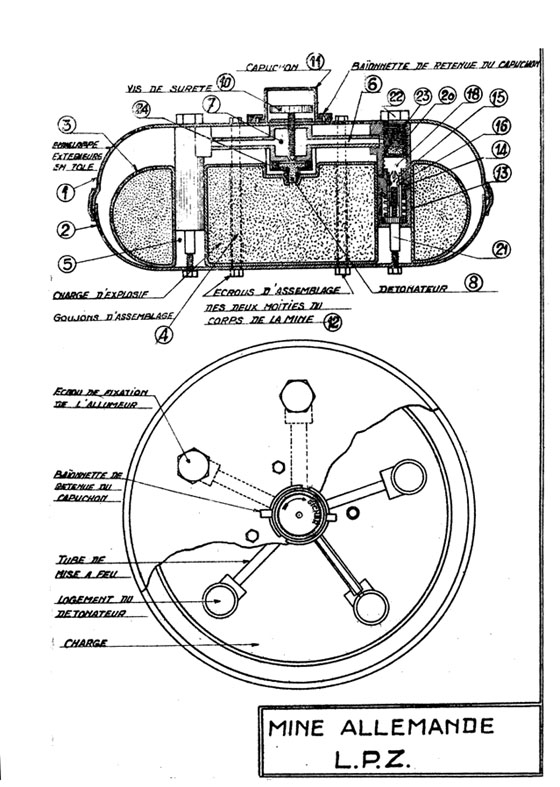

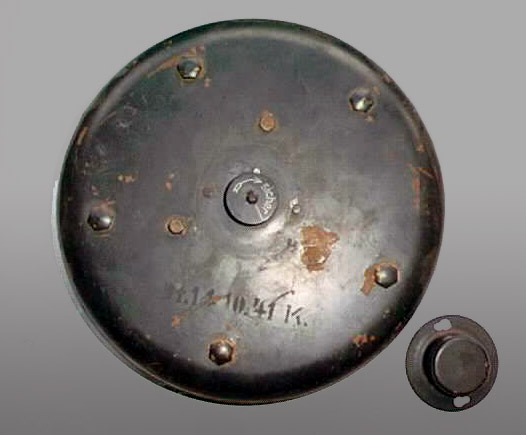

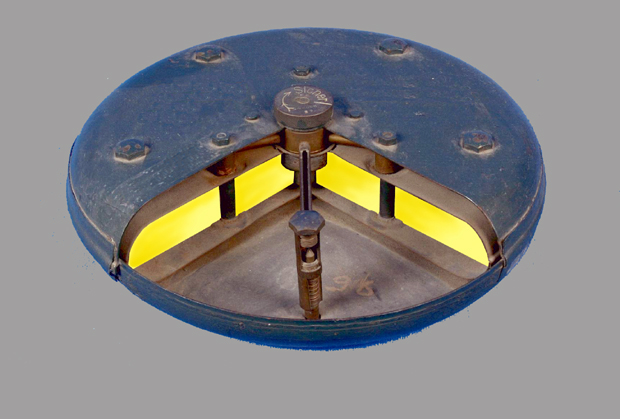

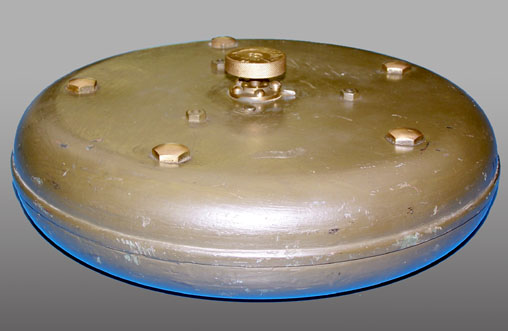

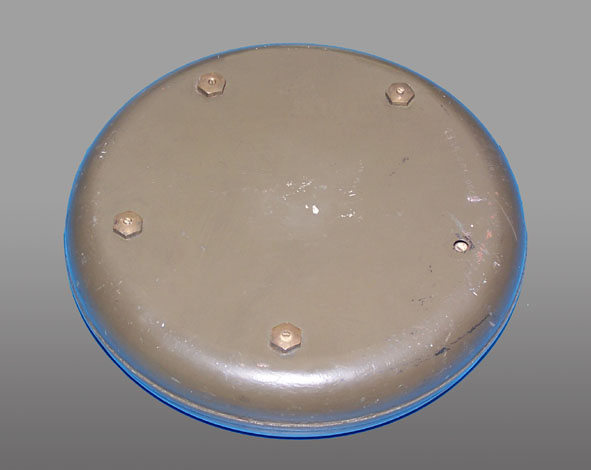

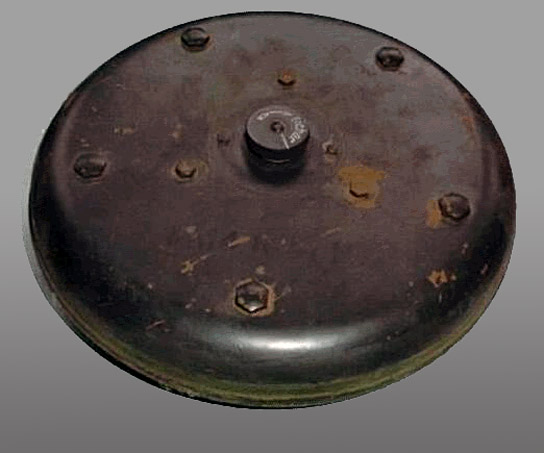

Vue de dessus Description A. Les éléments principaux de la L.P.Z. sont: le corps de la Mine, les bouchons d'amorçage et l'allumeur. L'enveloppe extérieure est constituée par deux couvercles très flexibles (1) et (2) s'emboitant l'un dans l'autre: la jointure est recouverte d'une bande de chatterton afin de rendre la mine imperméable. A l'intérieur se trouve un coffre à explosif (3) dont, la fixation aux deux couvercles est assurée par trois goujons (4). Dans ce coffre sont aménagés cinq logements qui reçoivent chacun un allumeur : chaque allumeur est relié par un tube à la chambre centrale (7). Au bas de cette chambre se trouve le détonateur (8). Un système à pointeau (9) permet d'isoler le détonateur de la chambre il est commandé 'par' le boulon moleté (10). Ce boulon est recouvert d'un capuchon (11) muni d'une fermeture à baïonnette, Vue de dessous Vue sur les marquages Allumeurs. Ce sont des allumeurs à percussion spéciaux propre à cette mine. 4. Fonctionnement. En position de sécurité : le bouton (10) a été vissé presque à fond de manière que la ligne blanche marquée « Sicher » (Sécurité) tracée sur la tête de ce boulon soit en face d'un point blanc placé sur le corps de la mine. Le pointeau (9) isole alors de la chambre (7) le détonateur (8), qui ne pourra fonctionner. En position armée: Le bouton (10) a été dévissé, de manière à établir une communication entre la chambre (7) et le détonateur (8). . Lorsque la mine est équipée en mine antichar, les 5 écrous (12) sont, en place. Sous le passage d'une charge d'au moins 100 kg les 2 couvercles (1) et (2) s'affaissent provoquant le fonctionnement d'un ou de plusieurs allumeurs de la façon suivante :
Avec l'allumeur éclaté Vue supérieure de la mine a) Malgré le ressort (13) la pièce (14) coulisse avec tout le corps de l'allumeur dans le logement (5), l'ensemble constitué par le percuteur (15) et le fourreau (16) restant en place Les billes (17) s'échappent des qu'elles le peuvent dans l'évidement (18). Le percuteur aussi libéré veint, sous, l'action du ressort (19) frapper l'amorce (20). Par I ‘intermédiaire du tube (6) la déflagration se transmet à la chambre (7) puis au détonateur (8) d'où explosion de la charge contenue dans de coffre à explosif. b) Lorsque la mine est équipée en mine antipersonnel un certain nombre d'écrous (12) sont retirés. La mine repose par l'intermédiaire des têtes filetées des plongeurs (21) sur une surface plane et résistante (Une planche par exemple) Sous le passage d'une charge légère la mine toute entière descend, les plongeurs (21) s'enfonçant dans les logements. Les billes (17) s'échappent dès qu'elles le peuvent dans l'évidement (18) et la mise (de feu se poursuit comme précédemment. Neutralisation. 1°) Retirer le capuchon (11) en dégageant le système à baïonnette. 2°) Mettre le bouchon (10) à la position de sécurité. 3°) Sortir la mine de terre en la manipulant avec soin et (en la tenant horizontalement.) 4°) Placer la mine de (champ et éviter de reposer la mine à plat. Ne jamais de faire si tous les écrous (12) ne sont pas en place. 5°) Dévisser des cinq écrous (22), les cinq porte-amorces (23) et les retirer.

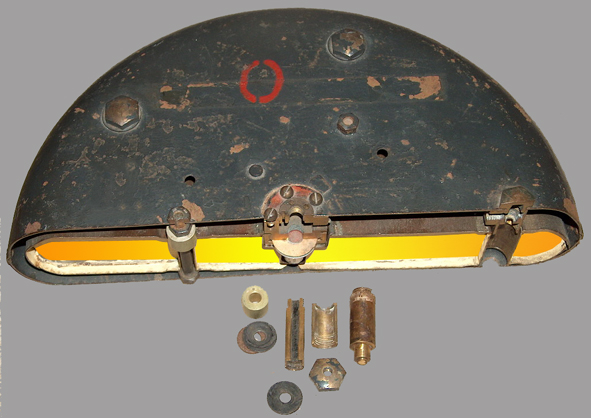

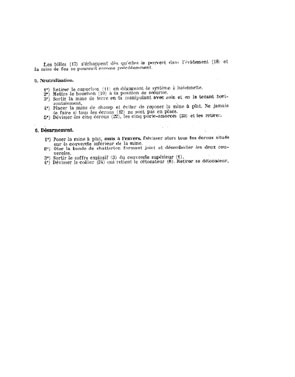

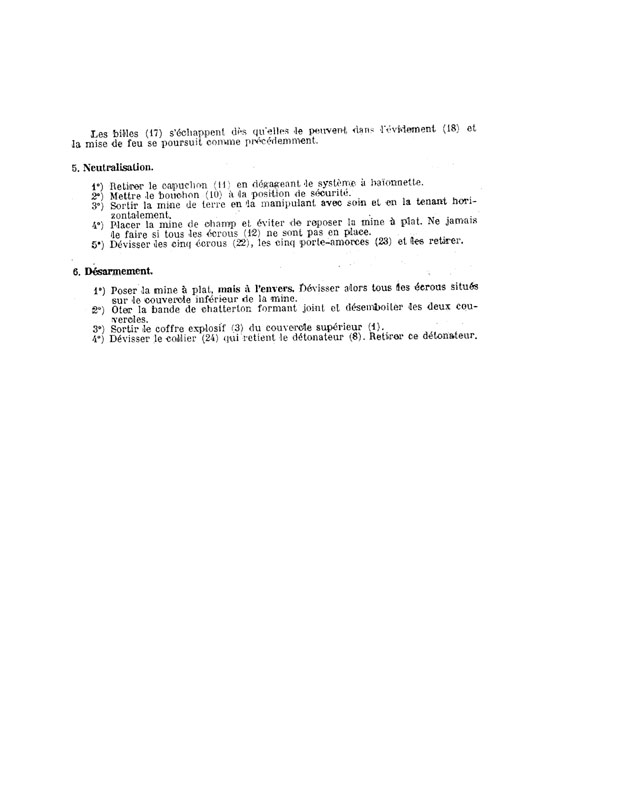

Désarmement. 1°) Poser la mine à plat, mais à l'envers. Dévisser alors tous les écrous situés sur de couvercle inférieur de la mine. 2°) Oter la bande de chatterton formant joint, et désemboiter les deux couvercles. 3°) Sortir le coffre explosif (3) du couvercle supérieur 4°) Dévisser le collier (21) qui retient le détonateur (8). Retirer ce détonateur.
VUE EN 360°

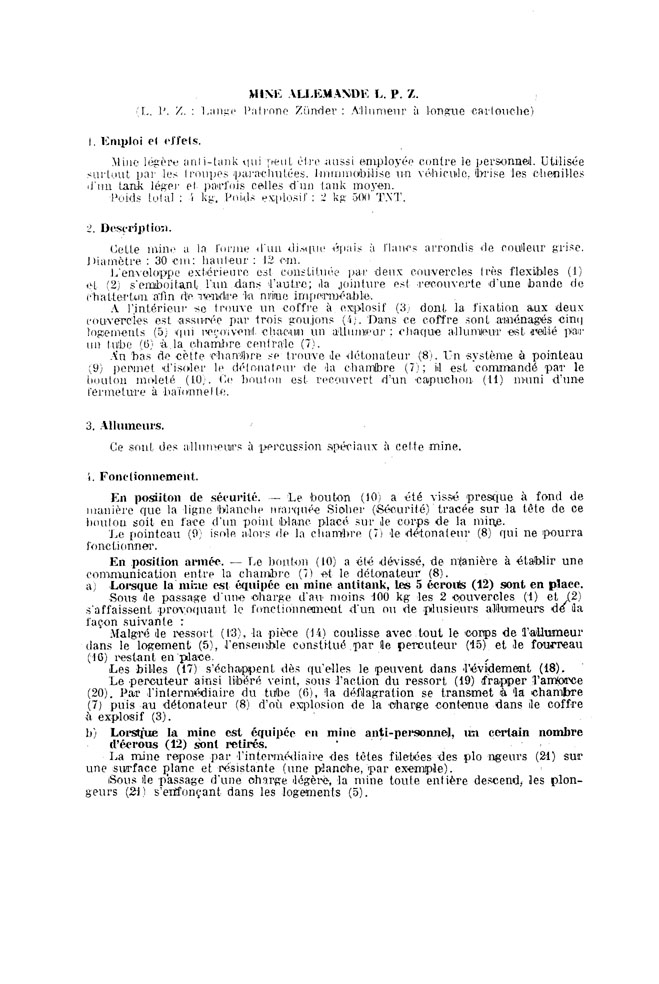

Extrait de documentation alliés Je suis preneur de toutes informations complémentaire. Alors envoyez-moi vos remarques, vos commentaires. Photos anciennes ou croquis seront les bienvenus. Par avance merci.
|
|
|
|
|
