ALLUMEUR A RELACHEMENT M.1 US



Allumeur à relachement M1

Photo DBT

1. — Généralités.

C'est un allumeur US de la série des allumeurs de piègeage conçu pour le second conflit mondiale.

Il fonctionne par relâchement de pression ou par traction de goupille.

Il fut employé par les maquisards tout comme les allumeurs anglais des lots de SOE largués en grande quantité pour la résistance.



  Photo DBT

II. — Description.

Allumeur métallique de forme cubique. Sur le dessus une plaque de retenue rentre par une ouverture dans l’allumeur et bloque le marteau en extension.

Sur le côté une plaque donne accés au marteau permettant de réarmer celui-ci. Juste au-dessus du logement de l’amorce, un orifice permet la mise en place de la goupille de sécurité bloquant la plaque de retenue.

Sur le côté opposé un pas de vis permet la mise en place de l’amorce détonateur M2.

Sur le dessous une plaque soudée au corps de l’allumeur et repliée autour de celui-ci permet de le fixer sur un support.

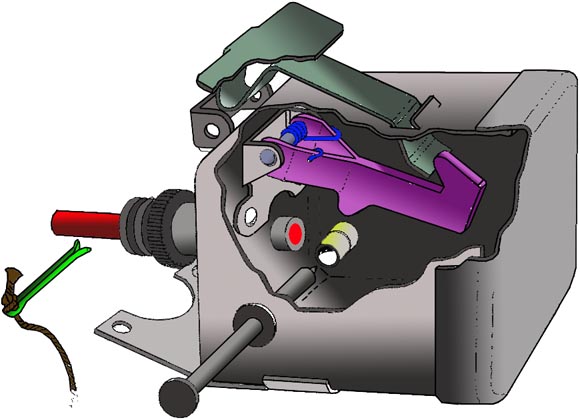

ALLUMEUR M1 RELEASE en coupe



      Croquis DBT

     SEEDE

    1. Corps de l'allumeur

    2. Couvercle

    3. Patte de fixation

    4. Levier de déclenchement

    5. Goupille de sécurité

    6. Goupille positive

    7. Marteau

    8. Percuteur

    9. Amorce

    10. Raccordement pyro.

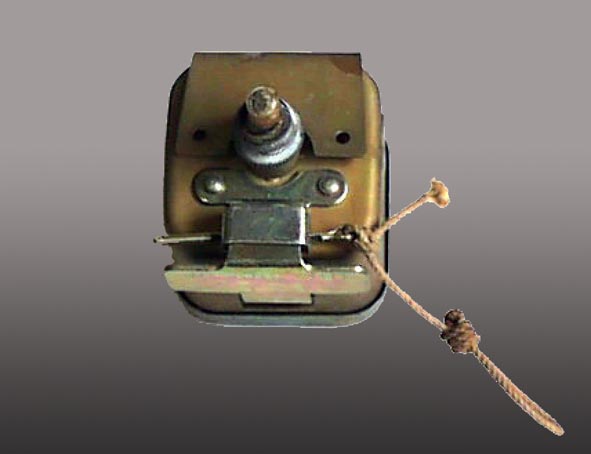

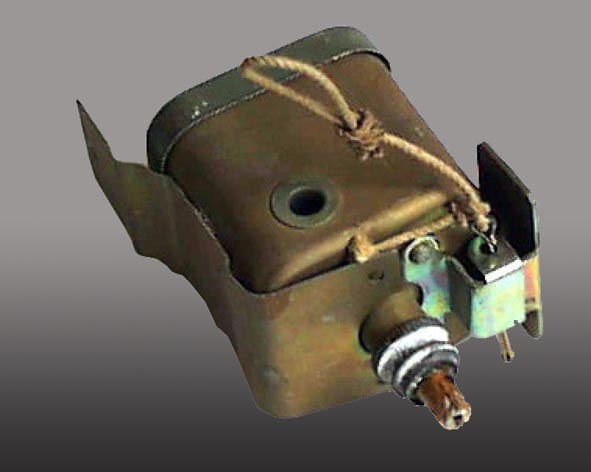

ALLUMEUR M1 RELEASE (différentes vues)



    Photo DBT

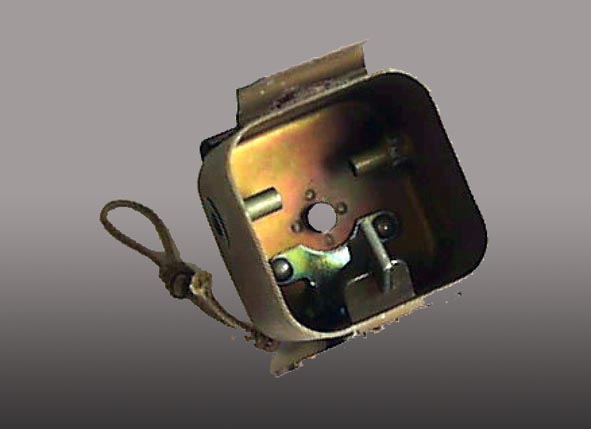

    Vue interieure de l'allumeur

    Photo DBT

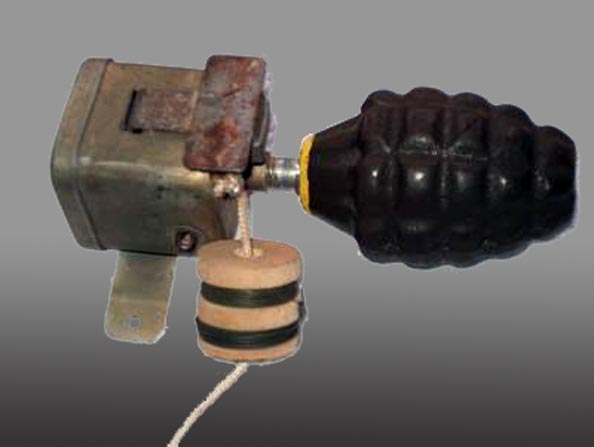

                                                              Allumeur montéé sur une grenade.

    Origine Net

    Modèle M1 de la WWII.

    Origine Net

    Modèle M1 A X *

     * la différence réside dans la patte de fixation se trouvant sur le corps de l'allumeur.

III. — Fonctionnement.

l’allumeur M1 équipé de son amorce détonateur est fixe à sa charge principale. Un poids d’au moins 900 gr est nécessaire pour bloquer la plaque de retenue.

La goupille de sécurité retirée l’allumeur est armé.

Le marteau est en extension autour de son axe et maintenu dans cette position par la plaque de retenue.

A l’instant ou l’on enlèvera le poids se trouvant sur celle-ci, le marteau commencera sa rotation en poussant la plaque de retenue. Une fois celle-ci totalement dégagée, le marteau finira sa rotation sur l’amorce – détonateur M2, qui initiera le détonateur, puis la charge principale du piége.



IV. — Neutralisation.

Bien observer le piége.

Deux possibilité pour le neutraliser.

Remettre un gros clou afin de bloquer le mouvement de rotation du marteau. (6)

Ou remettre si possible une goupille de sécurité (5) ou quelque chose de similaire afin de maintenir le levier de déclenchement.

Puis dévisser l’amorce détonateur M2 et séparer les éléments.

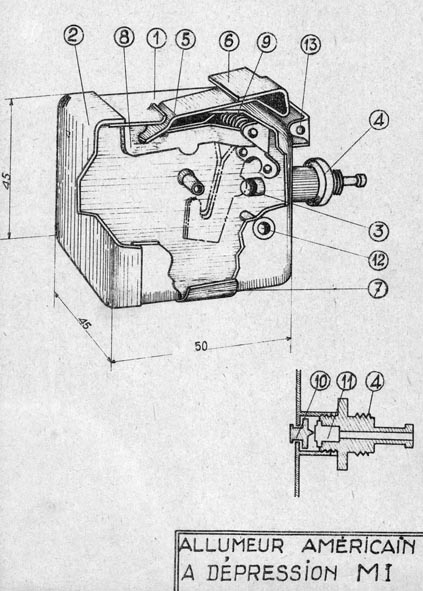

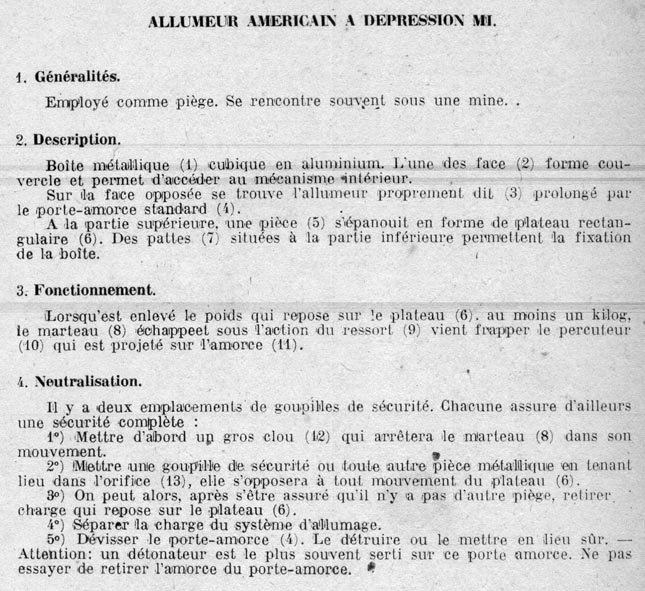

ALLUMEUR M1 RELEASE



Croquis extrait d'un document allié

DBT

  DBT
