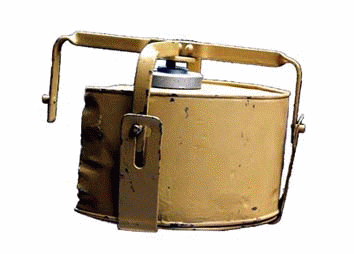

GS - MARK 5 HC Le corps de mine a un aspect lisse avec une grille de pression (araignée) couvrant la cavité de l’allumeur qui est située sur le dessus et au millieu de la mine. Le corps de mine a quatre pattes en métal qui sont prévues pour recevoir les extrémités de la grille de pression et la maintenir en appui sur la tête de l’allumeur.
Vue de dessus La mine Mk 5 HC contient 3,7 kilogrammes de TNT et il est actionné par 160 kilogrammes de pression sur l'araignée. En raison de la petite superficie de l'araignée de pression les séries 5 des Mark ont une résistance limitée à la surpression de l’effet de souffle.
Vue de 3/4
Vue sur les marquages en relief
Vue sur les marquages peints
La charge explosive remplie entièrement les deux cotés de la cloison du corps de la mine contrairement à la GS-MK 5.
Croquis de la mine. 1) Corps de la mine 2) Goupille de cisaillement du percuteur 3) Percuteur 4) Ressort du percuteur 6) Détonateur + Booster 7) Charge explosive
Croquis de l'allumeur de la mine Fonctionnement : Une pression sur la grille enfonce celle-ci sur la tête de l’allumeur.La tête du percuteur est poussée vers le bas et rompt la goupille de cisaillement. Le percuteur ainsi libéré met le feu à l’amorce qui initie le détonateur.
Neutralisation : Si l’état de la mine le permet (rouille) retirer la grille de pression
Mettre une goupille de sécurité dans son logement
Extraire l’allumeur de son logement.
Vérifier l’état de la goupille de cisaillemnt en vue de son stockage.
Photo comparant une MK 5 HC et une MK 5 La Mk 5 GS est identique dans l'aspect au Mk 5 HC bien qu'elle contienne moins d’explosif. Les deux mines peuvent être localisées en utilisant des détecteurs de métaux. Emballage et transport: Elles sont transportées en caisse en bois contenant 5 mines. Les détonateurs sont emballés séparément à raison de vingt dans une caisse en bois.
VUE 360 °
Je suis preneur de toutes informations complémentaire. Alors envoyez-moi vos remarques, vos commentaires. Photos anciennes ou croquis seront les bienvenus. Par avance merci.
|
|
|
|
|
