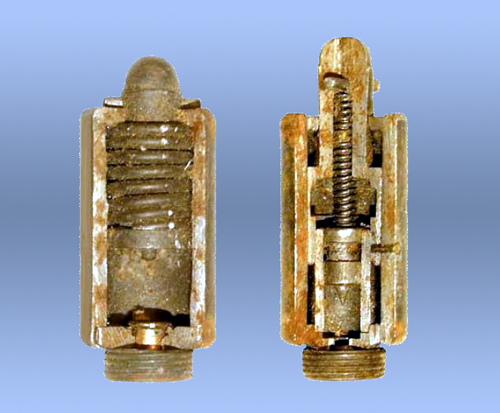

Comparaison
avec le T.Mi.Z.43
T.Mi.Z.42
T.Mi.Z.43

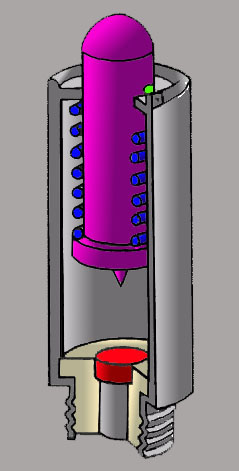

CROQUIS:
1)
Goupille
de cisaillement
2)
Ressort.
3)
Corps
de l'allumeur
4)
Percuteur.
5)
Amorce.
Croquis
3/4

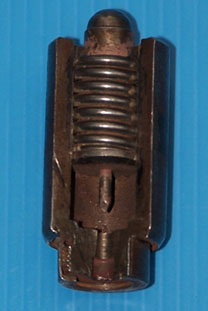

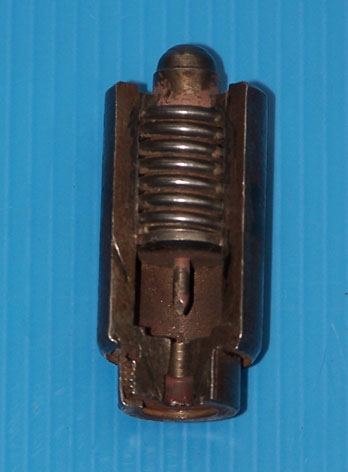

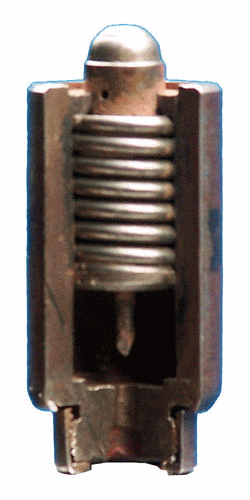

Le corps
de l’allumeur porte à sa partie inférieure l’amorce percutante fixée dans son
porte amorce. Le percuteur est maintenu dans une position haute par
rapport au corps par une goupille appelée goupille de cisaillement.
La tête du percuteur fait office de tête de pression
de l’allumeur et est traversé par la goupille de cisaillement
de pression.
Fonctionnement :
lorsque
l’on appuie sur la tête de pression (tête du percuteur) avec une force de 110 à
150 kg, la goupille de cisaillement se rompt. Le percuteur sous l’action de son
ressort vient frapper l’amorce qui à son tour initie le détonateur.
Neutralisation :
Une
mine amorcé avec cet allumeur est facilement neutralisable. Il suffit de
dévisser le plateau de pression et de retirer l'allumeur.
Toutefois,
il est impossible de faire la différence entre un
allumeur T.Mi.Z.42 et T.Mi.Z.43 une fois le bouchon
en place. On traitera donc la mine comme équipé
d' un T.Mi.Z.43
Traction
à distance de la mine et transport dans une caisse à sable vers une zone de
destruction.
Sinon Détruire
Sur
Place.
|
