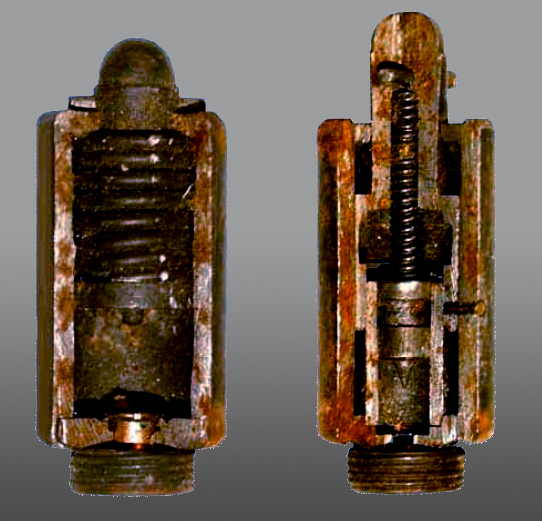

Comparaison
avec le T.Mi.Z.42
1)
Goupille
de cisaillement
2)
Ressort.
3)
Billes
de retenue de percuteur.
4)
Percuteur.
5)
Amorce.

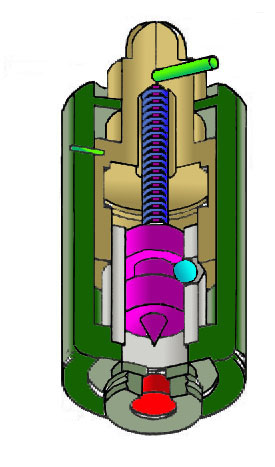

Croquis
3/4

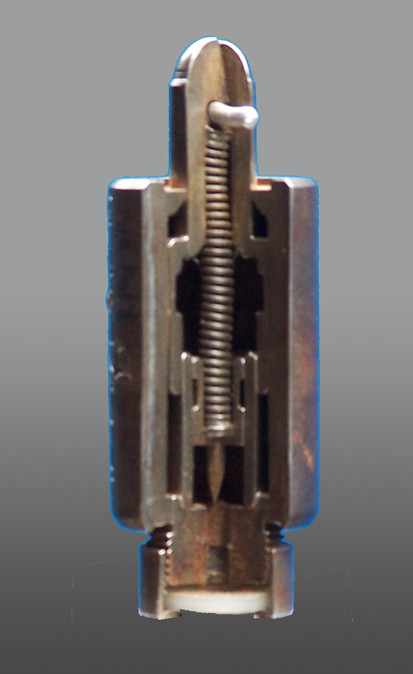

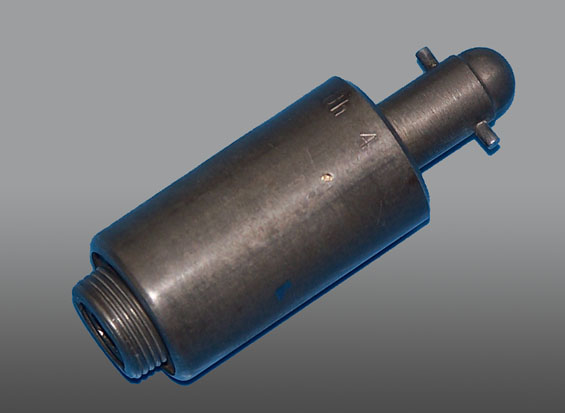

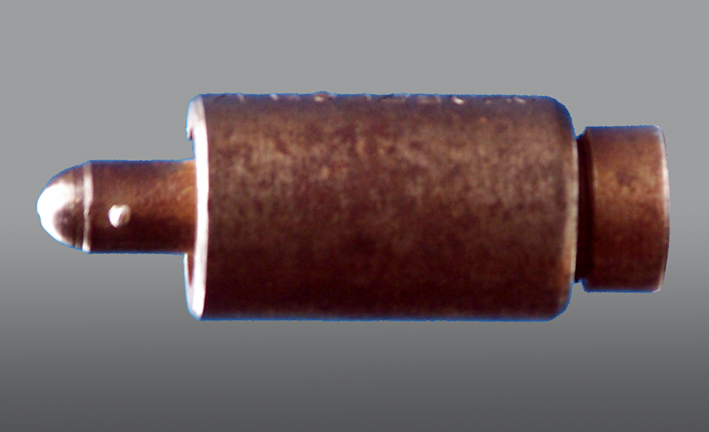

Le corps
de l’allumeur porte à sa partie inférieure l’amorce percutante fixée dans son
porte amorce. Un manchon de pression est maintenu dans une position fixe par
rapport au corps par une goupille appelée goupille de cisaillement inférieure.
Cette pièce porte à sa partie supérieure la tête de pression qui sort du corps
de l’allumeur et une goupille de cisaillement appelée goupille de cisaillement
de pression.
Les
différentes phases de libération du percuteur.

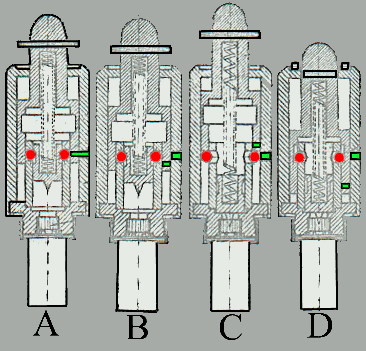

A)
Position de stockage.
B)
Position Armé.
C)
Phase relachement de pression (dévissage plateau
de pression).
D)
Phase pression sur le plateau de pression.
Fonctionnement :
Le percuteur sollicité par un ressort est immobilisé par deux billes de
blocage. Elles sont maintenues en place dans leur logement par le manchon de
pression. Ce dernier présente un logement pour permettre l’échappement des
billes lors du fonctionnement
Mode pression : Lorsqu’un véhicule
passe sur la mine, le plateau de pression s’écrase et enfonce la tête de
pression. Cette action à pour effet de rompre la goupille de cisaillement
supérieure. Le manchon de pression descend jusqu'à amener le logement supérieur
en face des billes de retenue du percuteur. Le percuteur enfin libre et poussé
par son ressort vient percuter l’amorce.
Mode relâchement : Lorsque l’on dévisse
le plateau de pression, le ressort du percuteur repousse vers le haut le
manchon de pression. Quand l’extrémité inférieure de cette pièce arrive à
hauteur des billes de retenue du percuteur, celles-ci peuvent s’écarter et le
percuteur sous l’action de son ressort vient percuter l’amorce.
Neutralisation :
Cette
allumeur ne peut être neutralisé.
Traction
à distance de la mine et transport dans une caisse à sable vers une zone de
destruction.
Sinon Détruire
Sur
Place.
|
