TELLERMINE 43

 Photo DBT

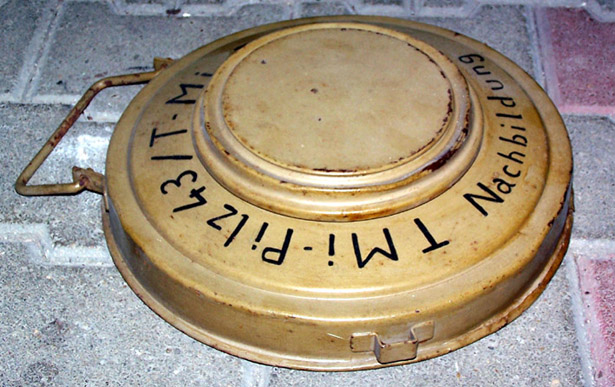

Mine  en antichar de forme cylindrique dont le couvercle plat,  faisant office de plateau de pression et se visse sur le corps de la mine. Elle possède une poignée latérale de transport et deux alvéoles de piégeages l’une de fond l’autre latérale.



Photo DBT

Vue sur l'alvéole de piégeage latérale



Photo DBT

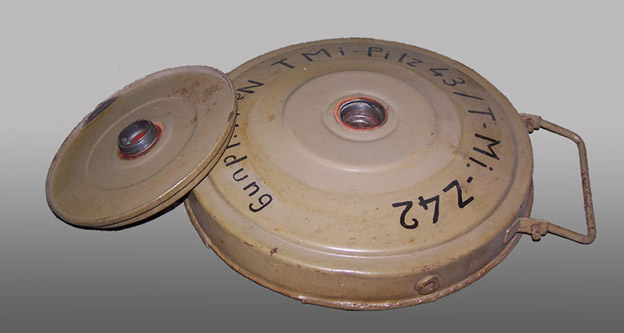

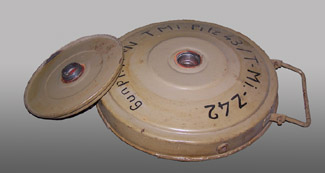

Vue de 3/4 plateau enlevé

Diamètre: 318 mm

Hauteur..: 102 mm

Poids......: 8.2 kg



Photo DBT

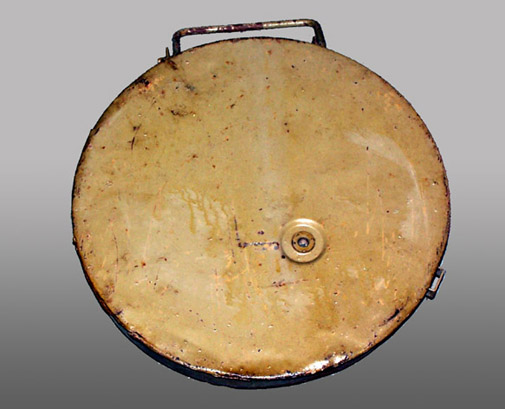

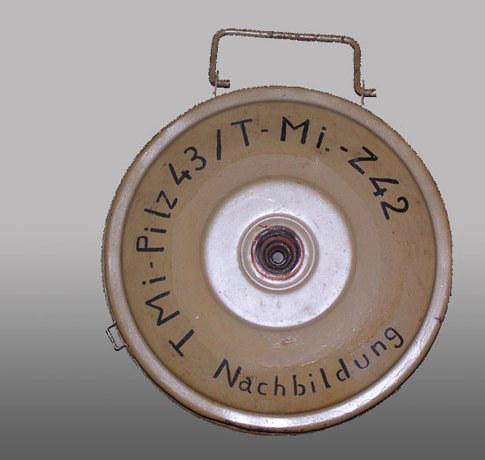

Vue de dessus et sur les marquages

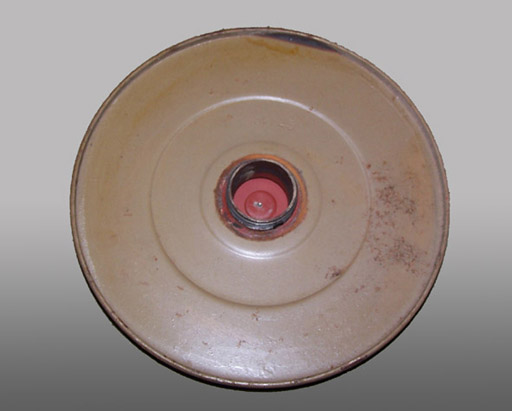

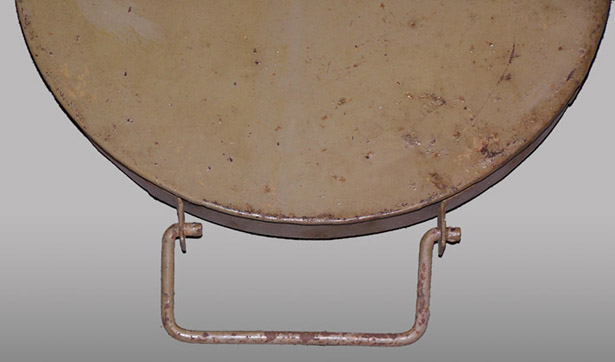

 Vue sur le plateau de pression

Photo DBT

Foncrionnement :

Le fonctionnement de la mine s’effectue sous l’action d’une pression de l’ordre de 125 à 200 kg, appliquée sur le plateau de pression.

Cet effort transmis à l’allumeur provoque la rupture de la goupille de cisaillement de retenue du percuteur. Initiation de la charge.

Le fonctionnement « piégé » est assuré par l’allumeur à pression TMIZ 43 antimaniement par dévissage du bouchon obstruant le logement de l’allumeur.



Croquis DBT

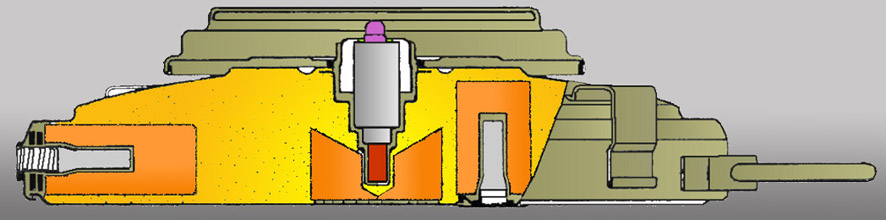

Croquis de la mine.

1) Percuteur

2) Booster ou charge relais

3) Détonateur

4) Charge explosive

5) Corps de la mine



Photo DBT

Alvéole de piégeage de fond

Neutralisation :

Si possibilité sur le site D.S.P.

Autres cas, effectuer une traction à distance, enlèvement de la mine avec une caisse à sable.

Destruction ensuite dans une zone appropriée.



Photo DBT

Poignée de transport particulière



Photo DBT

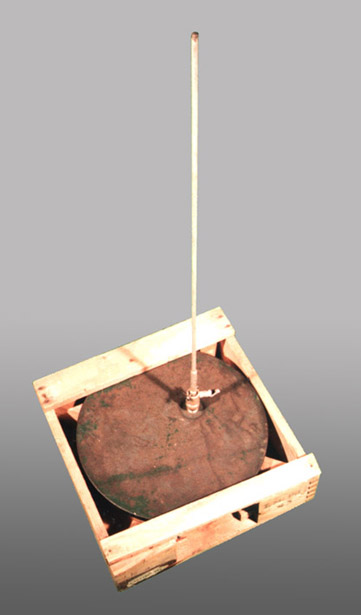

Mine en caisse avec un allumeur à bascule KIPPZUNDER 43

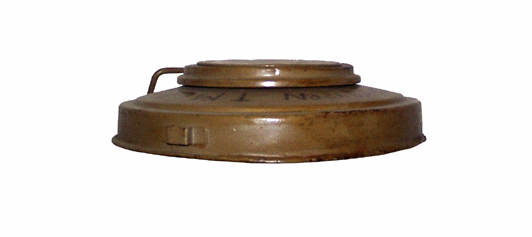

Vue en 360°

 Gif DBT

Photo origine Net

Neutralisation d'une Tellermine 43 piégée



Je suis preneur de toutes informations complémentaire.

Alors envoyez-moi vos remarques, vos commentaires.

Photos anciennes ou croquis seront les bienvenus.

Par avance merci.
