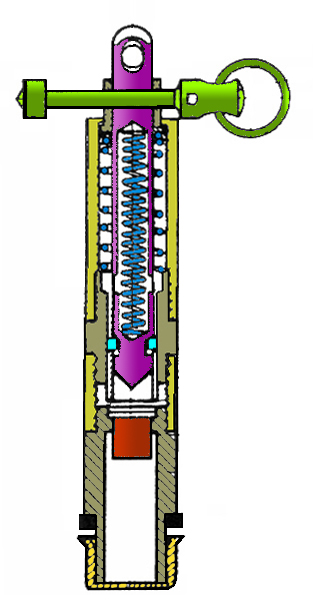

En
vert :
la goupille de sécurité.
En
rouge :
Amorce
En
violet :
Le percuteur
Bleu
ciel : Gallets
de retenue du percuteur.
Bleu
nuit :
Ressort.

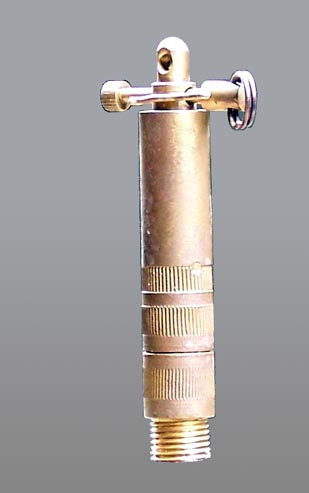

Caractéristiques:
Diamètre: 11 mm
Hauteur: 70 mm

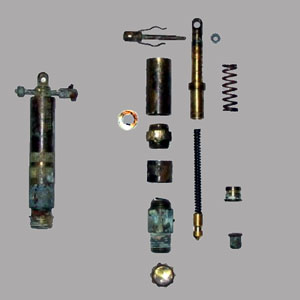

Fonctionnement:
Lorsque
la goupille de sécurité a été ôter et un fil piège accrocher à l’anneau
supérieur, il suffit qu’une traction de
4 à 6 kg soit exercer sur ce fil, pour permettre au corps-plongeur de
coulisser, ce qui entraîne la libération des galets de retenue, permettant au
percuteur de venir frapper l’amorce.
Vue
de la goupille de sécurité
NEUTRALISATION :
Remettre
en place une goupille de sécurité ou quelque chose de similaire puis dévisser
l’allumeur du corps de la mine et séparer l’allumeur du détonateur.
REMARQUE:
Cet
allumeur était prévu pour équiper les mines suivantes: S 35, S 42, STOCKMINE et
servir d’allumeur secondaire à la série des tellermines.
Retrouvé aussi sur tout système de piégeage.
|
