Z.Z. 42

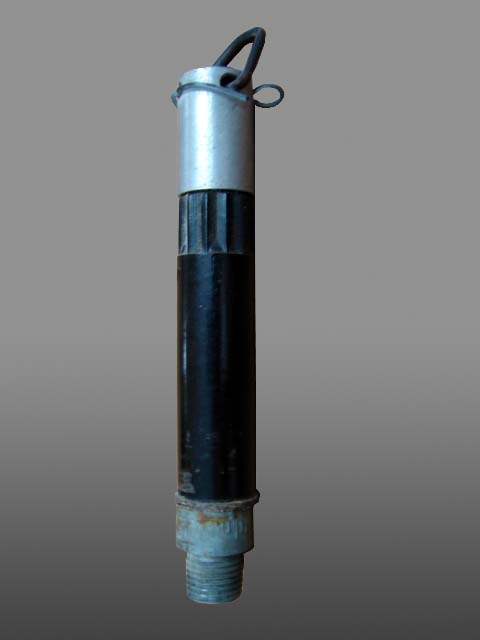

Photo DBT

Allumeur à traction

Posséde 1 goupille de retenue du percuteur.

Couleur bakélite.

Il ne possède pas de goupille de sécurité.

Il était prévu équiper:

Les Stockmine (mine béton),  Schumine, Holzmine,

Riegel mine et Schnell mine.

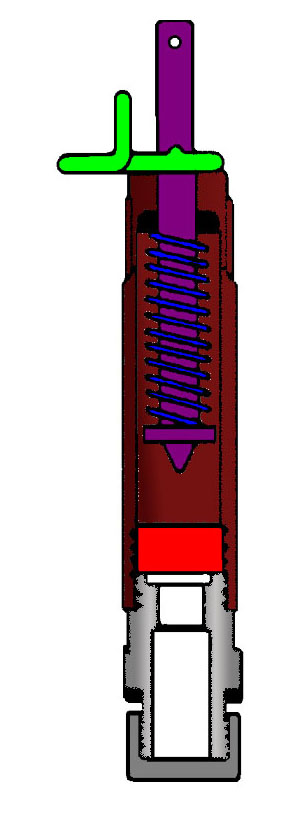

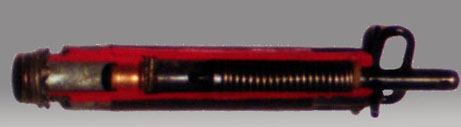

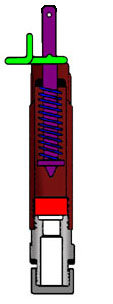

Z.Z. 42 en coupe

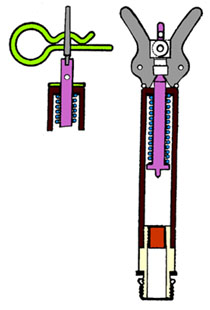

Croquis DBT

En vert : la goupille de sécurité.

En rouge : Amorce.

En violet : Le percuteur

Marron : Corps en bakélitet.

Bleu nuit : Ressort.

Caractéristiques:

Diamètre: 1,3 cm

Hauteur: 8,6 cm





Photo origine Net




Z.Z.42 ET SA BOITE

Photo origine Net

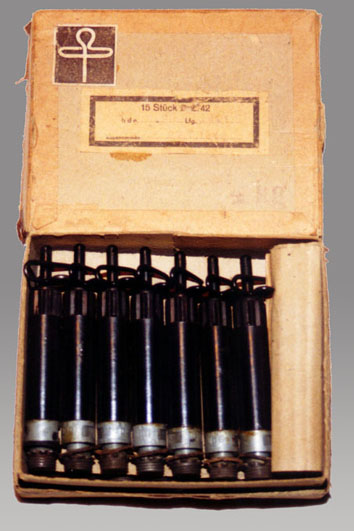

Boite en bakelite pour 15 allumeurs.

A l'intérieur, les allumeurs sont ragés sur deux niveaux.

Sur le couvercle une étiquettes permet d'identifier l'allumeur, et un logo permet de voir le type de goupille utilisé. Vers la fin de la guerre, une modification a été apporté sur le Z.Z. 42, lui rajoutant des ailes "Papillons". Il ne fonctionnait  plus en mode traction mais en mode traction - pression.



Il fit son apparition sous le nom Z.Z. 44

   Croquis DBT

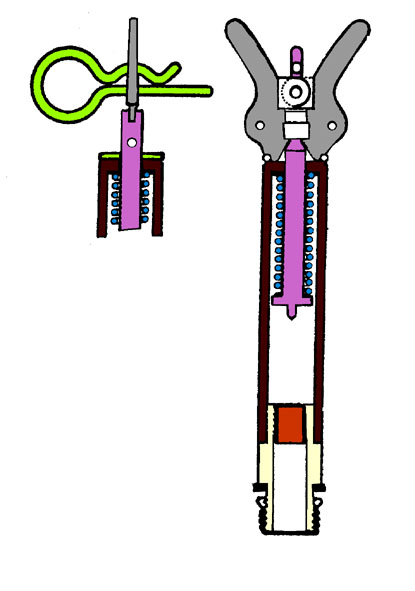

Détail de la tête de l'allumeur.

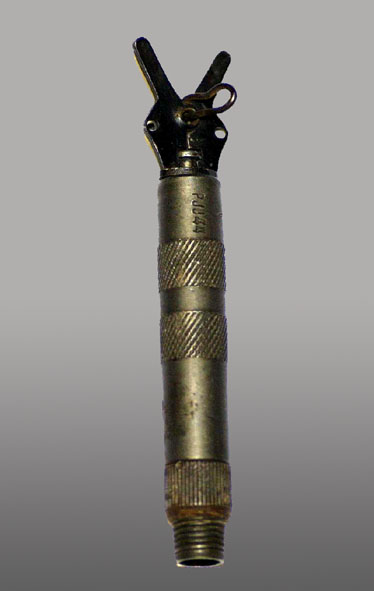

 D'autres modèles de ZZ 42 firent leurs apparitions. mais leurs identifications restent inconnus



Photo Jérome    Photo Jérome

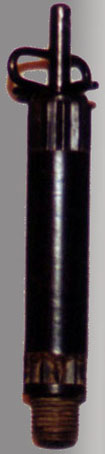

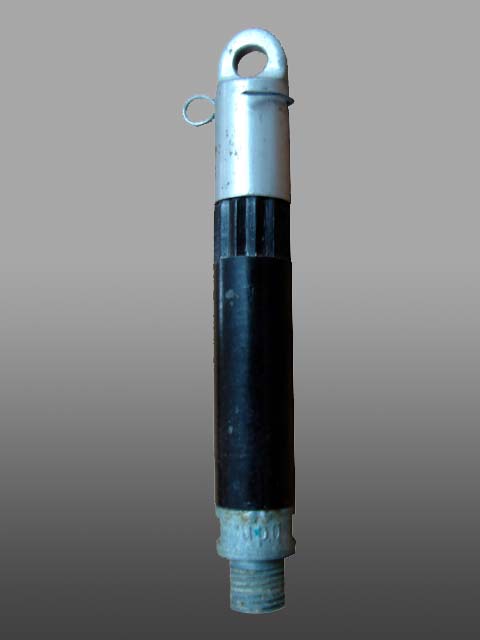

Deux modèles fonctionnant à traction





Photo Jérome

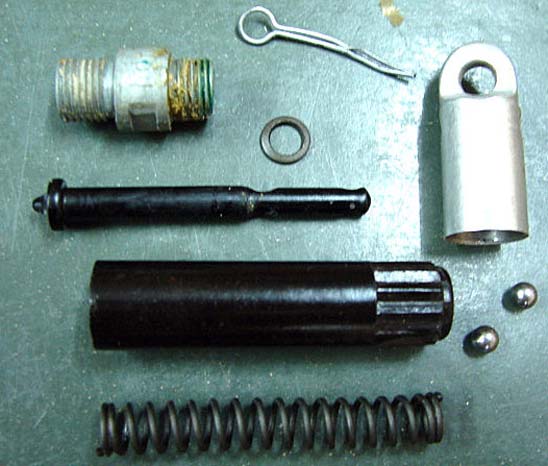

Eclaté de l'allumeur de gauche:

Amorce

Goupille

Rondelle

Element de traction avec l'anneau triangulaire

Percuteur

Bille de retenue du percuteur

Corps de l'allumeur en bakélite

Ressort du percuteur



Photo Jérome

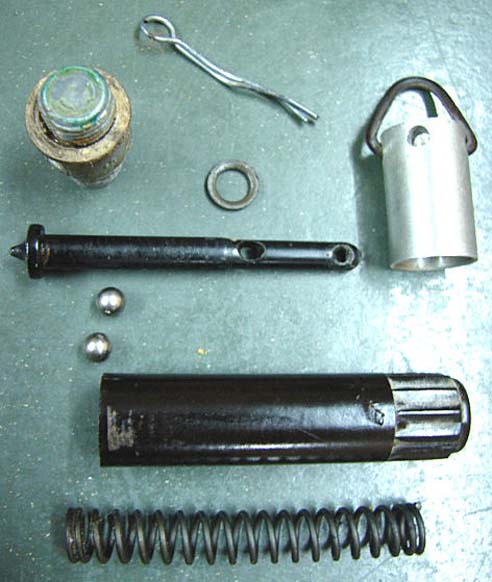

Eclaté de l'allumeur de droite:

Amorce

Goupille

Rondelle

Element de traction avec l'anneau arrondie

Percuteur

Corps de l'allumeur en bakélite

Bille de retenue du percuteur

Ressort du percuteur











Merci à Devoux Jérome pour les photos



Je recherche d'autres photos de Z.Z. 42 modifiés. Merci
