Zt.Z.f.sp.Bu. 37. pour mines chimiques



Allumeur à court retard

Bien que prévu à cet effet, ces allumeurs n'ont jamais été utilisé dans un contexte mettant en œuvre des armes chimiques.

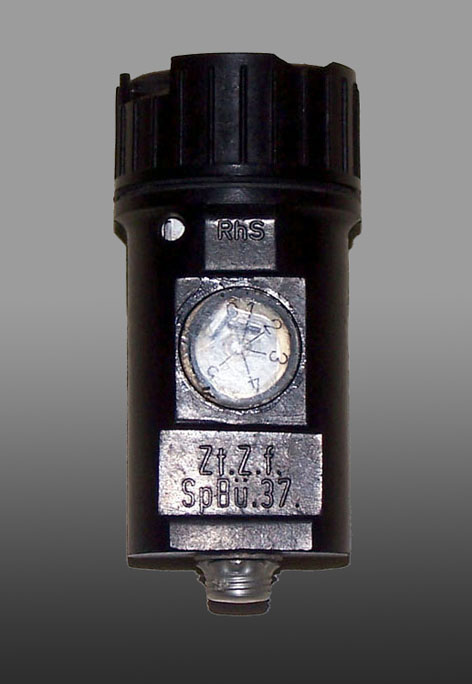

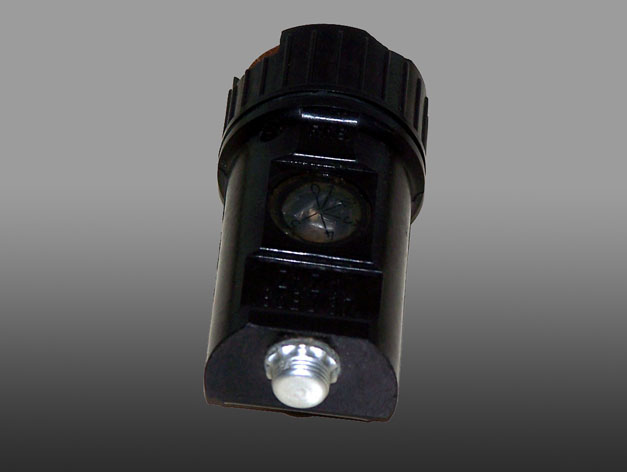

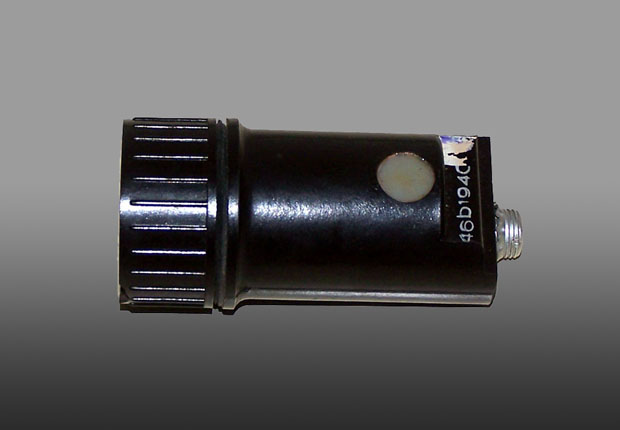

Photo DBT

Il existe 3 modèles d’allumeurs à retard 5 minutes de type Zt.Z.f.sp.Bu. 37. tous les trois sont semblables, ou presque, et possèdes un mécanisme d’horlogerie à ressort, un indicateur de temps gradué en minutes, et un dispositif permettant de remonter le mécanisme d’horlogerie. Ils possèdent aussi une goupille de sécurité bloquant le mécanisme.

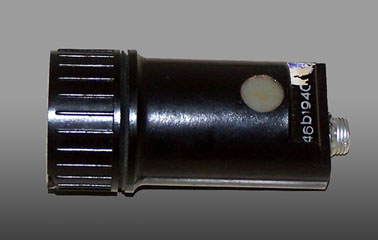

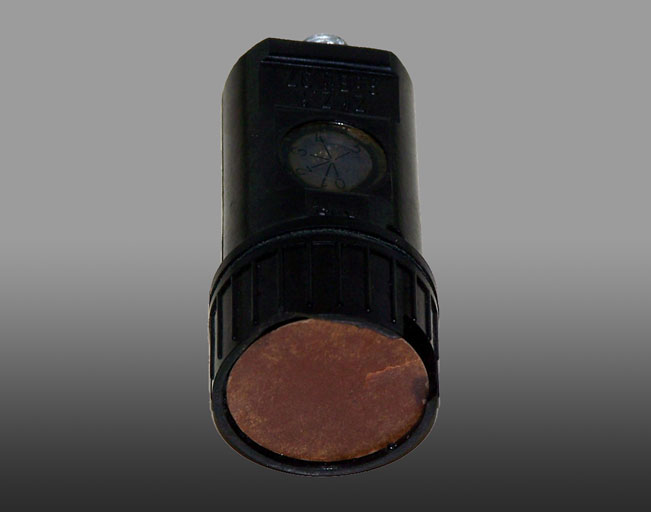

  Photo DBT

Photo DBT

CARACTERISTIQUES:

Type I et II

Longueur : 7,6cm

Diamètre : 3,7cm

Type III

Longueur : 11,4cm

Diamètre : 4cm

MUNITION DEVANT ETRE ASSOCIEE A L'ALLUMEUR

wehrmachts.kisten.free.fr             Wehrmachts.kisten.free.fr

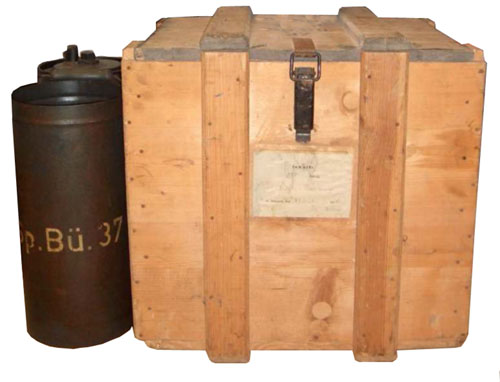

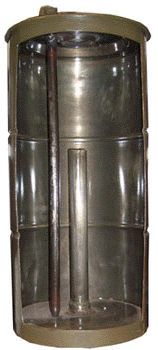

Munition et sa caisse                                  Coupe de la mine

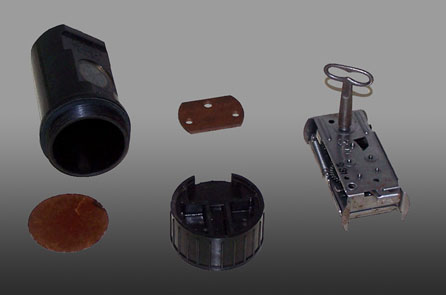

Zt.Z.f.sp.Bu. 37. (Eclaté)

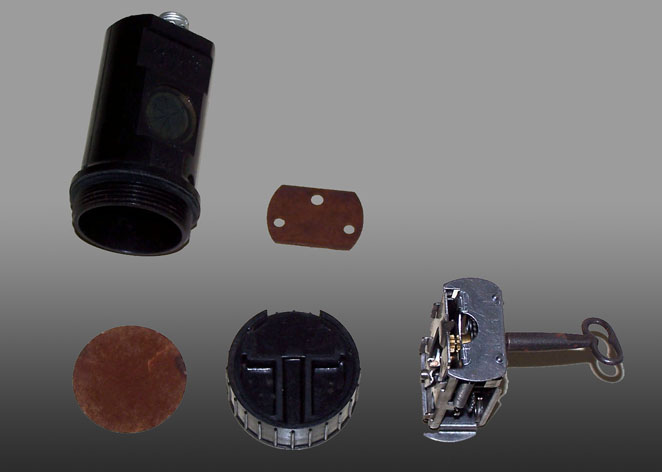

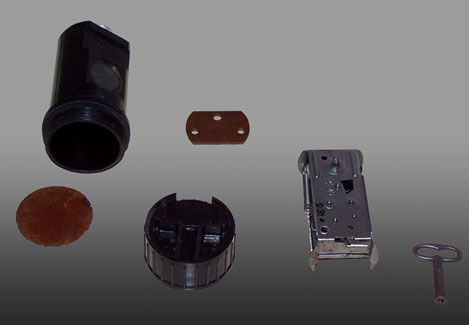

    Eclaté de l'allumeur.

    Le corps et son couvercle.

    deux plaques de bakélite, maintenant ou isolalnt (comme on veut) le mécanisme dans le corps.

    Le mécanisme d'horlogerie et sa clé de remontage.

    Photo DBT

    Photo DBT

UTILISATION:

Ces allumeurs sont utilisés pour les mines chimique 37 et dans le travail de sabotage.

FONCTIONNEMENT :

 Pendant que le mécanisme d'horlogerie se détend, le bras articulé, qui retient le percuteur en position, est poussé de côté par la lente rotation d’une came. À la fin du retard, le percuteur est libéré, frappant l’amorce et initiant le détonateur.

    Photo DBT

INSTALLATION ET ARMEMENT:

1) remonter le mécanisme d'horlogerie avec la clef et placer le retard désiré sur le cadran en minutes.

2) Placer l’allumeur dans la charge.

3) enlever le fil retenant la goupille de sécurité, puis retirer celle-ci.

Ceci aura pour effet de déclencher le mécanisme d’horlogerie et donc le retard.

Dans le cas du type III, placer le bouton armement sur « Scharf ».


Zt.Z.f.sp.Bu. 37.



    Photo DBT

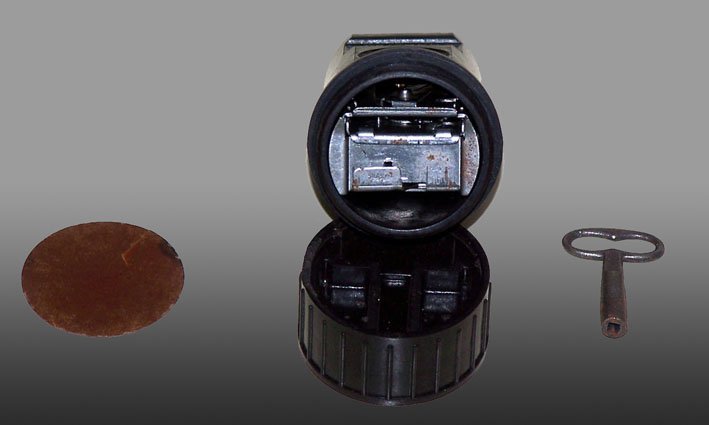

    Vue sur la partie supérieure couvercle retiré

    Photo DBT

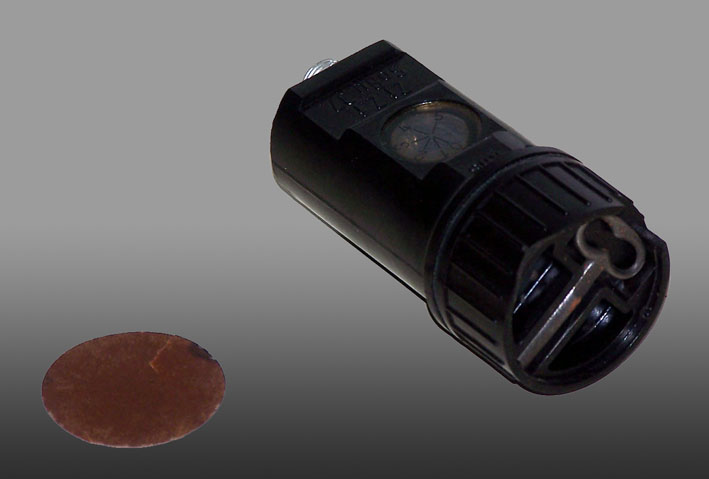

    Vue sur  3/4, clé en place.

    Photo DBT

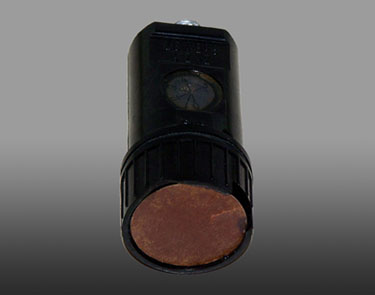

    Vue de 3/4 et sur le cadran

NEUTRALISATION

1) Type I et II : insérer une goupille ou un clou de même diamètre dans l’orifice de la goupille de sécurité.

Type III : placer le bouton armement sur « Sicher », et insérer une goupille ou un clou de même diamètre dans l’orifice de la goupille de sécurité.

2) enlever l’allumeur de la charge.

3) détruire l’allumeur.




Zt.Z.f.sp.Bu. 37.



CONDITIONNEMENT:

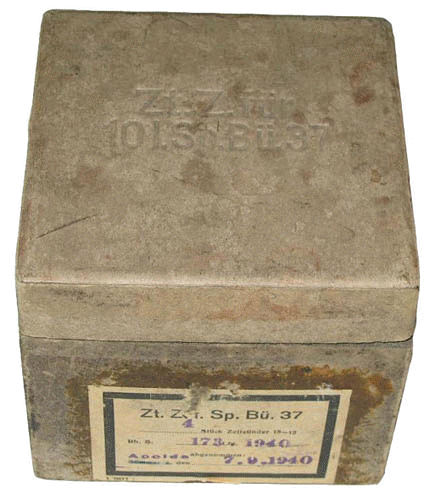

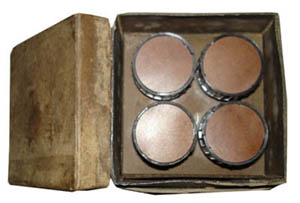

Boite en carton pour 4 allumeurs mécaniques Zt.Z.f.Sp.Bü.37 (Zeit Zünder fur Sprühbüchse 37).

 wehrmachts.kisten.free.fr

Couvercle amovible. Il s'agit d'allumeurs à retard pour la boite d'aérosol 37 (produit chimique).

wehrmachts.kisten.free.fr

Dimensions : 10,5 x 10,5 x 10

wehrmachts.kisten.free.fr

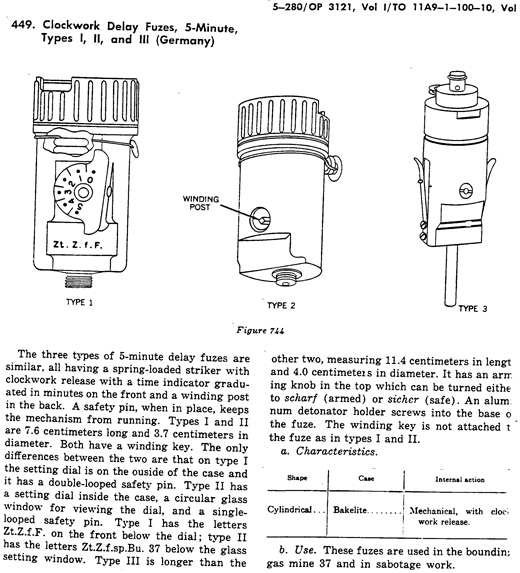

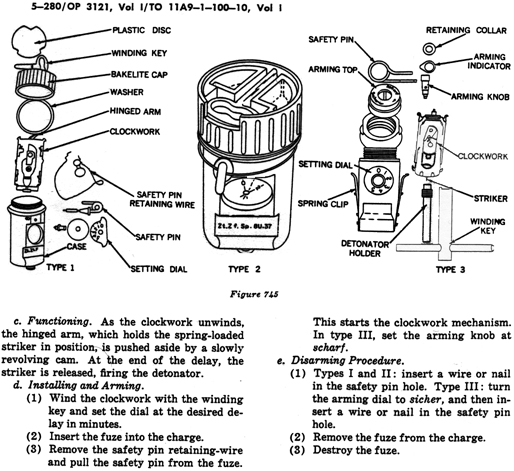

DOCUMENTATION ALLIEE



 Recherche tout complément d'information concernant cet allumeur, et photos.

Par avance merci
