Tellermine 42 (T.Mi.42)

 Photos DBT

Cette mine a été conçue dans le but de la rendre moins sensible que les autres tellermines aux explosions qui se produisent à proximité.

Cette mine antichar de forme cylindrique a le même aspect  général que les autres tellermines précédentes. Le plateau de pression ne s'étend que sur la moitié de la mine environ.  Le plateau de pression est cannelé comme pour la T.Mi. 35 N° 3, surmonté d’un bouchon écrou hexagonal  fermant le logement de l’allumeur. La mine est équipée d’une poignée latérale de transport. Elle possède deux alvéoles de piégeages l’une de fond l’autre latérale.



Photos DBT

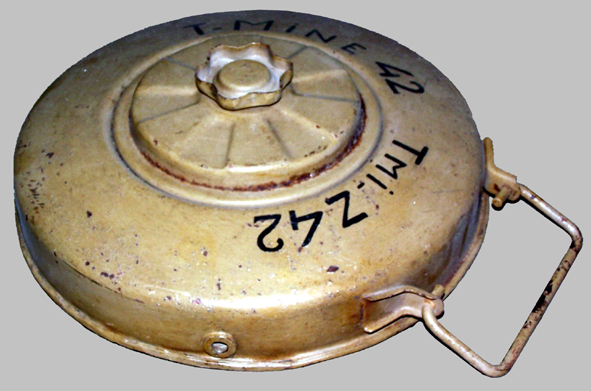

Vue de 3/4 avec marquage

La mine possède des marquages à froid, sur et sous la mine. Sinon, sur le dessus de la mine en noir apparaissent le nom et l'allumeur de la mine.



Photos DBT

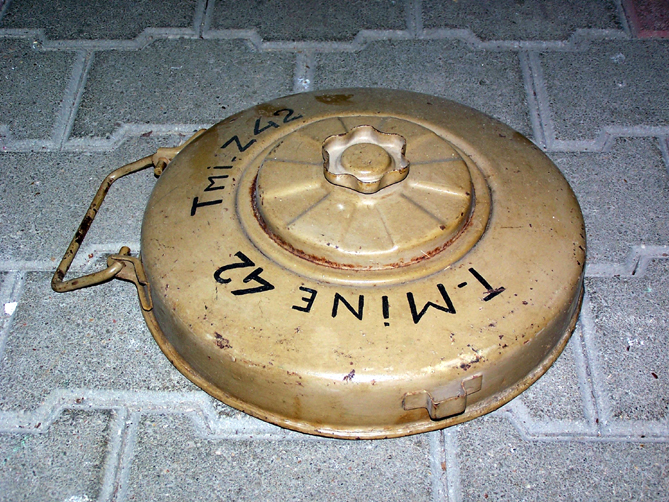

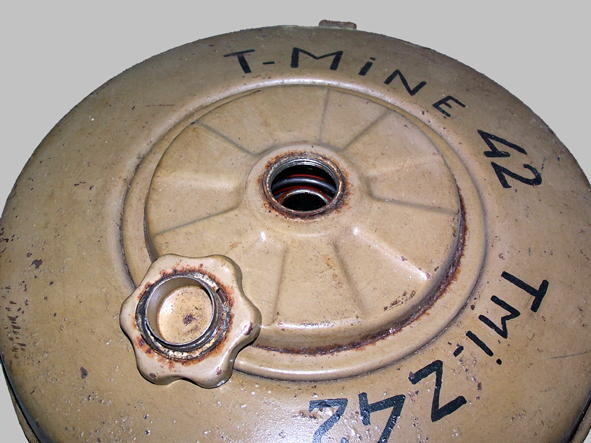

L'alvéole de l'allumeur T.Mi.Z. 42

Sur le plateau de pression et en son centre, l'alvéole de l'allumeur à pression "T.Mi.Z.42" fermé par un bouchon écrou hexagonal.





Photos DBT

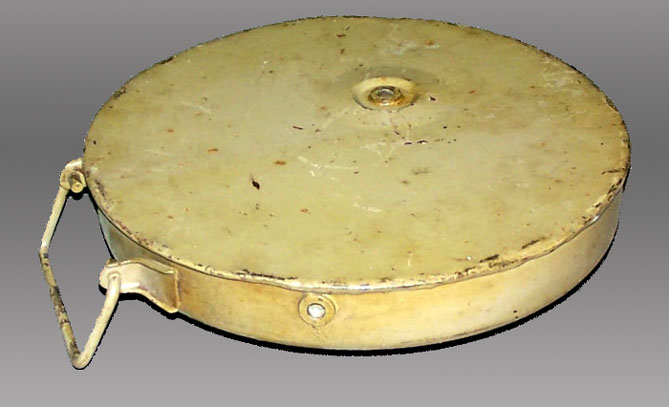

 Il est facile de repérer les 2 alvéoles de piégeage.



Mis en oeuvre :

a) préparer la fouille.

b) y placer la mine, la poignée à l'horizontale, ou rabattue, mais jamais vers le haut.

c) enlever le bouchon du logement de l'allumeur et y placer celui-ci.

d) revisser le bouchon et enterrer la mine.

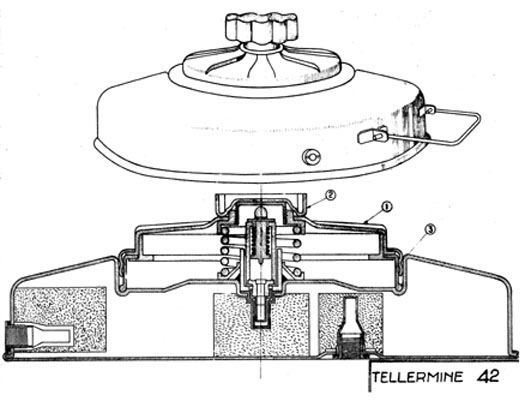

Croquis DBT

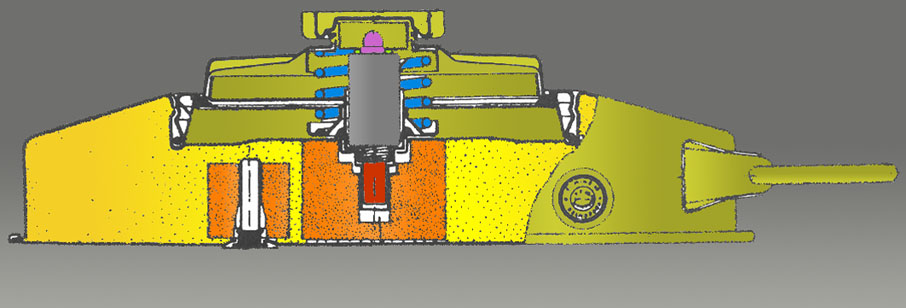

Croquis de la mine.

1) Allumeur T.Mi.Z.42

2) Tête du percuteur.

3) Détonateur.

4) Ressort du plateau de pression

5) Booster

6) Charge militaire

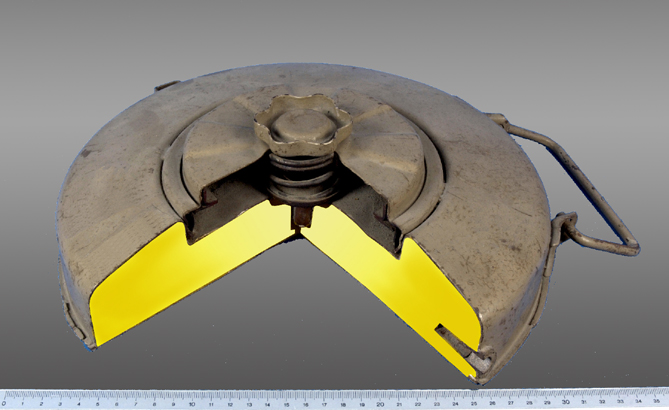

Photo DBT

Fonctionnement :

 Le fonctionnement de la mine s’effectue sous l’action d’une pression de l’ordre de 125 à 200 kg, appliquée sur le plateau de pression.

Cet effort transmis à l’allumeur provoque la rupture de la goupille de cisaillement de retenue du percuteur. Initiation de la charge.

Le fonctionnement « piégé » est assuré par l’allumeur à pression "T.Mi.Z. 43" antimaniement par dévissage du bouchon obstruant le logement de l’allumeur.

Scan DBT   Scan DBT

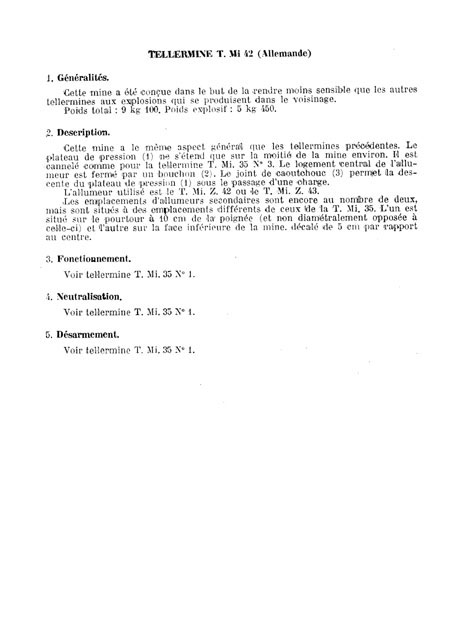

Document datant de 1945

Neutralisation :

Si possibilité D.S.P.



Autres cas, effectuer une traction à distance, enlèvement de la mine avec une caisse à sable une destruction différée.

ATTENTION: allumeur à pression "TMIZ 43 anti-démineur" possible.

Photo DBT           Photo DBT

T.Mi.Z.42                                                T.Mi.Z.43

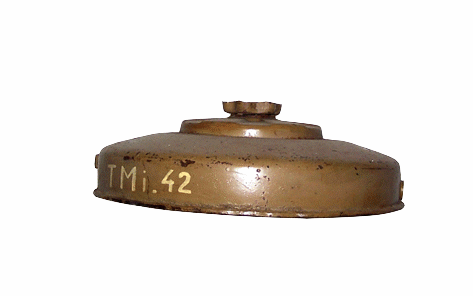

 VUE 360°

Gif DBT



PHOTO TERRAIN

Origine NET

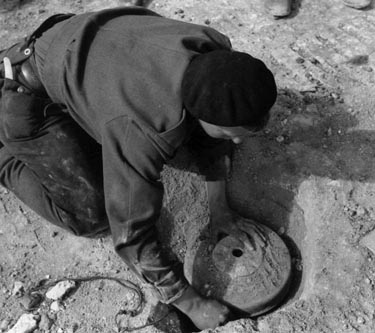

Neutralisation d'une T.Mi.42



Je suis preneur de toutes informations complémentaire.

Alors envoyez-moi vos remarques, vos commentaires.

Photos anciennes ou croquis seront les bienvenus.

Par avance merci.
